Questão 1086941

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1086941

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Transformadas de Laplace e Fourier em Redes Elétricas

Ano: 2016 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Suzano

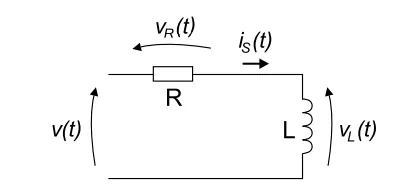

Um circuito monofásico composto por uma fonte de tensão senoidal está ilustrado na figura a seguir.

Assinale a alternativa que apresenta corretamente o valor da corrente que circula nesse circuito e da tensão sobre o resistor, no domínio da frequência, considerando condições iniciais quiescentes.

Alternativa A:
l(s) \(=\frac{V\left(s\right)}{R+s.\ \frac{1}{L}}\) e \(V_R\left(s\right)=V\left(s\right).\frac{R}{R+s.\ \frac{1}{L}}\)
Alternativa B:
l(s) \(=\frac{V\left(s\right)}{R+s.\ L}\) e \(V_R\left(s\right)=V\left(s\right).\frac{R}{R+s.\ L}\)
Alternativa C:
l(s) \(=\frac{V\left(s\right)}{R}\) e \(V_R\left(s\right)=V\left(s\right).\frac{R}{R}\)
Alternativa D:
l(s) \(=\frac{V\left(s\right)}{s.L}\) e \(V_R\left(s\right)=V\left(s\right).\frac{R}{s.L}\)
Alternativa E:
l(s) \(=\frac{V\left(s\right)}{\frac{1}{R}+s.L}\) e \(V_R\left(s\right)=V\left(s\right).\frac{R}{\frac{1}{R}+s.L}\)
