Questão
ID 1086909Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2016 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Suzano

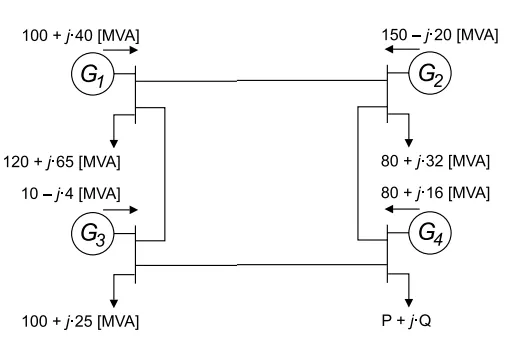

Um sistema de potência é composto por quatro barras em que são conectadas as usinas de geração e os centros de consumo. Esse arranjo está ilustrado na figura.
Assinale a alternativa que apresenta corretamente o valor da potência ativa e reativa que são fornecidos à carga conectada na barra 4, em [MVA]. Para tanto, considere que as linhas de transmissão são ideais e que o sistema encontra-se em regime permanente senoidal.
