Questão
ID 1080019Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2008 Banca: FCC - Fundação Carlos Chagas Órgão: Prefeitura Municipal de São Paulo

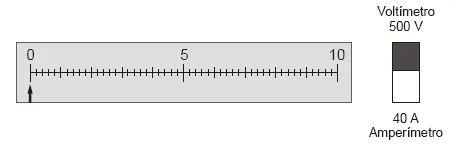

Um sistema elétrico é equipado com um medidor de tensão/ corrente que utiliza um único galvanômetro graduado de 0 a 10, conforme mostra a figura abaixo. Com a chave na posição superior, o galvanômetro atua como um voltímetro com fundo de escala de 500 V e com a chave na posição inferior ele atua como um amperímetro com fundo de escala de 40 A. Ao verificar as condições de operação do sistema, o técnico anotou as seguintes indicações do galvanômetro: voltímetro ≡ 7,6 e amperímetro ≡ 3,8.
Portanto, o sistema está operando com
