Questão 1063055

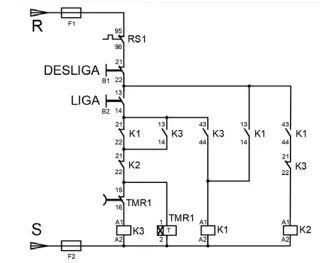

O diagrama mostrado na figura a seguir é o circuito de comando do acionamento de um motor de indução trifásico de 75 CV. O motor tem os seguintes dados nominais: Tensão de Alimentação: 220 / 380 V; Corrente Nominal: 208 / 120 A; Fator de Serviço: 1,15. A tensão de linha da rede de alimentação é de 220 V.

(Arquivo pessoal; imagem usada com autorização)

Com base no diagrama e nestas informações, os valores aproximados das correntes de emprego (Ie) calculadas para os contatores K1, K2 e K3 e da corrente de ajuste do relé de sobrecarga RS1 para a composição do comando de motor apresentado são, respectivamente:
