Questão 1062451

De acordo com a norma Brasileira NBR 5410, os esquemas de aterramento de uma instalação podem ser classificados em função da situação da alimentação e das massas em relação à terra e da disposição do condutor neutro e do condutor de proteção.

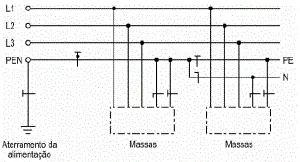

Figura 1

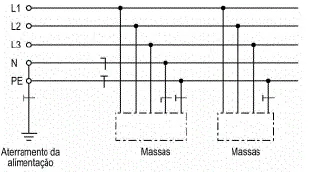

Figura 2

Figura 3

Tendo em vista a classificação acima, as figuras 1, 2 e 3 enquadram-se, respectivamente, nos esquemas de aterramento
