Questão 1049497

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1049497

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)

Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Piracicaba

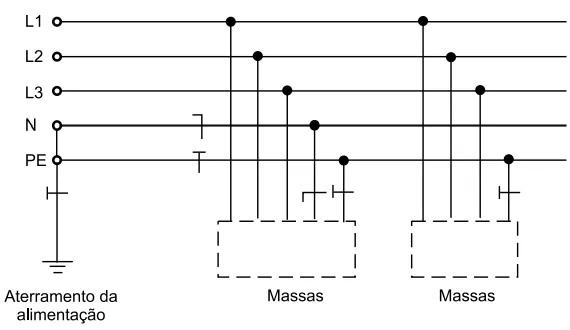

Nos projetos das instalações elétricas prediais, devem ser previstos esquemas de aterramento como, por exemplo, o esquema representado pela figura a seguir.

O aterramento da figura é denominado esquema

Alternativa A:
TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
Alternativa B:
TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
Alternativa C:
TN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor em parte do esquema.
Alternativa D:
IT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
Alternativa E:
TT, no qual há um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
