Questão 1045476

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1045476

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)

Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Peruíbe

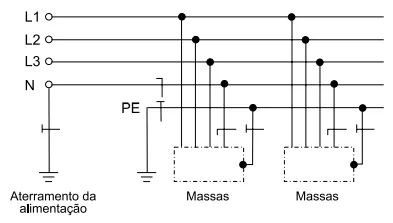

Considere o esquema de aterramento da figura, utilizado no projeto de instalações elétricas prediais.

A figura representa o esquema de aterramento do tipo

Alternativa A:
IT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
Alternativa B:
TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
Alternativa C:
TT, o qual possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.
Alternativa D:
TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
Alternativa E:
TN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor, em parte do esquema.
