Questão 1044670

Engenharia Elétrica e Engenharia Eletrônica · 2006

Questão

ID 1044670

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2006 Banca: UPE - Universidade de Pernambuco Órgão: Prefeitura Municipal de Paulista

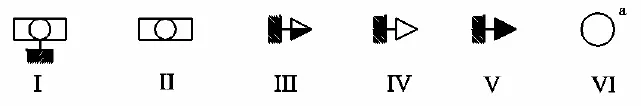

Tomando por base ainda a NBR 5444/89, analise e identifique cada um dos símbolos usados em projetos de Instalação Elétrica Predial abaixo.

Alternativa A:
I= ponto de luz incandescente na parede; II= ponto de luz incandescente no teto; III= tomada baixa; IV= tomada à meia altura; V= tomada alta; VI= ponto de luz fluorescente.
Alternativa B:
I= ponto de luz incandescente no teto; II= tomada à meia altura; III= tomada baixa; IV= tomada para antena; V= tomada alta; VI=.interruptor de uma seção.
Alternativa C:
I= quadro geral de luz e força; II= quadro parcial de luz e força; III= tomada baixa; IV= tomada à meia altura, V= tomada alta; VI= transformador de corrente.
Alternativa D:
I= ponto de luz fluorescente na parede; II= ponto de luz fluorescente no teto; III= tomada à meia altura; IV= tomada baixa; V= tomada alta; VI= ponto de luz incandescente no teto.
Alternativa E:
I= quadro parcial de luz e força; II= ponto de luz fluorescente; III= tomada alta; IV= V= tomada baixa; VI= ponto de luz fluorescente.
