Questão 1001249

Legislações de Órgãos · 2016

Questão

ID 1001249

Disciplina: Legislações de Órgãos

Assunto: NBR 6492 - ABNT

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

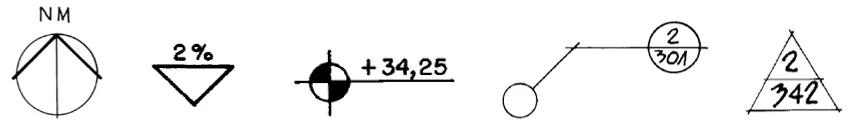

De acordo com o que estabelece a NBR 6492/1994, os símbolos ilustrados na imagem a seguir correspondem, respectivamente, a

FONTE: ABNT, 1994.

Alternativa A:
norte, indicação de inclinação de rampas, nível em corte, linha de corte, indicação de cortes.
Alternativa B:
norte verdadeiro, indicação de inclinação de telhados, nível em corte, linha de chamada, inclinação de rampas.
Alternativa C:
norte magnético, Indicação de inclinação de rampas, nível em planta, linha de chamada, inclinação de telhados.
Alternativa D:
norte magnético, indicação de inclinação de telhados em planta, nível em planta, linha de chamada, indicação de fachadas.
Alternativa E:
norte verdadeiro, indicação de inclinação de telhados em planta, nível em planta, indicação de linha de corte, indicação de fachadas.
