Questão 1001183

Engenharia Mecatrônica · 2016

Questão

ID 1001183

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Vazão

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

Analise a Figura 12 e assinale a alternativa correta.

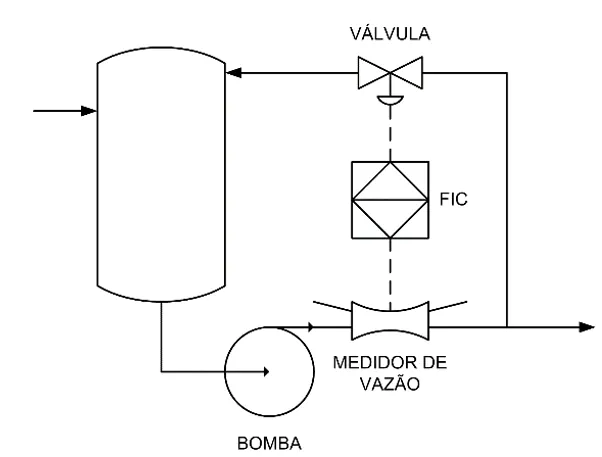

Figura 12: Malha de instrumentação e controle.

Alternativa A:
A Figura 12 apresenta uma malha de instrumentação e controle de vazão por recirculação.
Alternativa B:
A Figura 12 apresenta uma malha de instrumentação e controle de nível por recirculação.
Alternativa C:
A Figura 12 apresenta uma malha de instrumentação e controle de temperatura com elementos deprimogênios.
Alternativa D:
A Figura 12 apresenta uma malha de instrumentação e controle de vazão em cascata com realimentação negativa polar.
Alternativa E:
A Figura 12 apresenta uma malha de instrumentação e controle de pressão por veiculação paralela com retorno.
