Questão 1001174

Engenharia Mecatrônica · 2016

Questão

ID 1001174

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

Analise o diagrama elétrico de força e de comando da Figura 7 e assinale a alternativa correta.

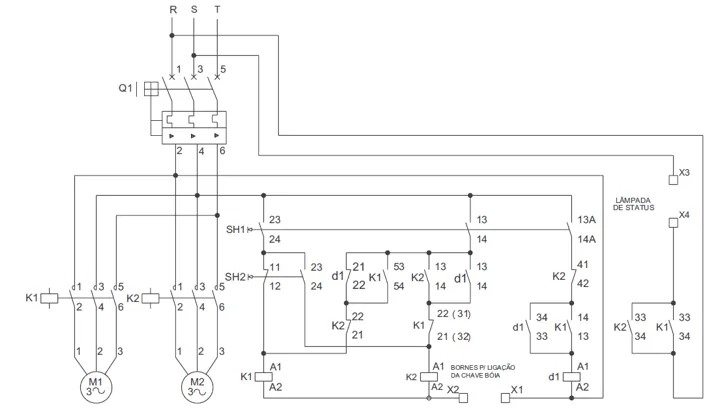

Figura 7: Diagrama de comando e força.

Alternativa A:
A Figura 7 apresenta os diagramas de comando e de força do tipo partida estrela-triângulo dupla, com comutação automática de dois motores.
Alternativa B:
A Figura 7 apresenta os diagramas de comando e de força do tipo partida direta trifásica com comutação automática de dois motores.
Alternativa C:
O diagrama de comando da Figura 7 permite o acionamento de dois motores desde que a chave boia esteja fechada e que não haja falta de fase no acionamento do tipo chave compensadora.
Alternativa D:
A Figura 7 mostra uma chave de comando para acionamento de motores em cascata e com realimentação em corrente.
Alternativa E:
A Figura 7 apresenta diagrama de comando e força para acionamento de motores com inversão de sentido de giro e proteção térmica, de tal forma que quando um dos motores gira no sentido horário o outro gira no sentido anti-horário obrigatoriamente.
