Questão 1001164

Engenharia Mecatrônica · 2016

Questão

ID 1001164

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

Um técnico eletrotécnico deve ser capaz de analisar e manter circuitos de comando de máquinas elétricas. De acordo com o diagrama da Figura 3, assinale a alternativa correta em relação ao tema circuitos de comando.

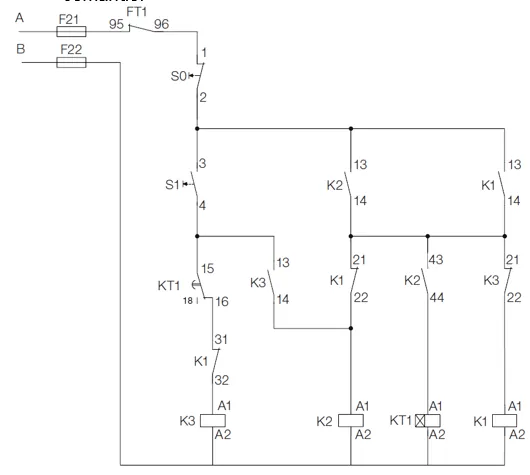

Figura 3: Diagrama do acionamento.

Alternativa A:
A Figura 3 mostra o diagrama de comando de um acionamento do tipo chave compensadora.
Alternativa B:
O diagrama se refere a uma partida direta com temporização e reversão.
Alternativa C:
A Figura 3 mostra o diagrama de comando de um acionamento do tipo Estrela-Triângulo com inversão de sentido de giro.
Alternativa D:
A Figura 3 mostra o diagrama de força de um acionamento do tipo Estrela-Triângulo com inversão de sentido de giro.
Alternativa E:
A Figura 3 mostra o diagrama de comando de um acionamento do tipo Estrela-Triângulo com relé de sobrecarga intermitente.
