Questão
ID 1001158Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora
Um técnico em eletrotécnica se deparou com o diagrama mostrado pela Figura 4 e deve interpretá-lo para prestar manutenção em seus circuitos. De acordo com o diagrama da Figura 4, assinale a alternativa correta.

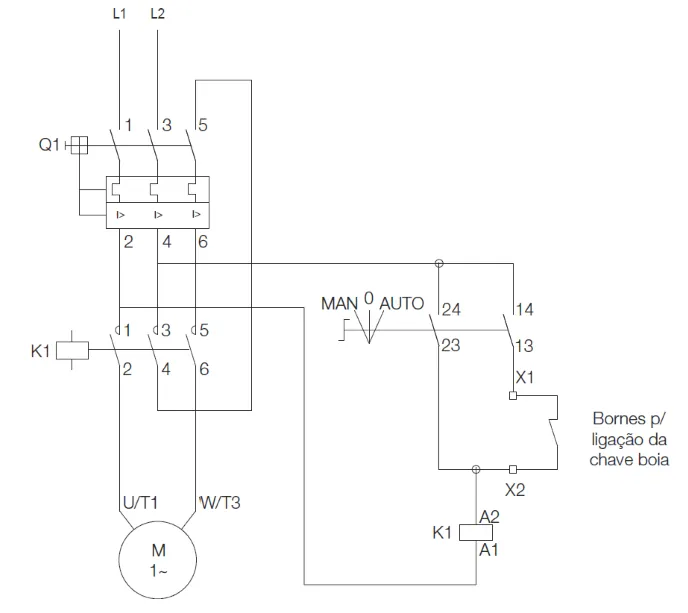

Figura 4: Chave de partida.
