Questão 1001154

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1001154

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

De acordo com as definições de simbologia elétrica em vigor no Brasil e da análise da Figura 8, assinale a alternativa correta.

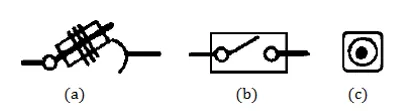

Figura 8: Simbologia elétrica.

Alternativa A:
A Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Chave seccionadora com fusíveis abertura em carga; (b) Disjuntor a óleo e (c) Botão de campainha no piso (ou comando à distância).
Alternativa B:
Os símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor motor; (b) relé de sobrecarga e (c) câmera de segurança.
Alternativa C:
Os símbolos mostrados na Figura 8 representam, respectivamente: (a) chave seccionadora seca; (b) interruptor paralelo e (c) acesso remoto.
Alternativa D:
Os símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor tripolar; (b) contato seco e (c) câmera de segurança.
Alternativa E:
A Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Disjuntor trifásico; (b) Disjuntor a óleo e (c) Botão de campainha na parede.
