Os comandos elétricos de motores geralmente são dotados de sistemas de proteção contra sobrecarga, curto-circuito e falta de fase. De acordo com a Figura 5, assinale a alternativa correta.

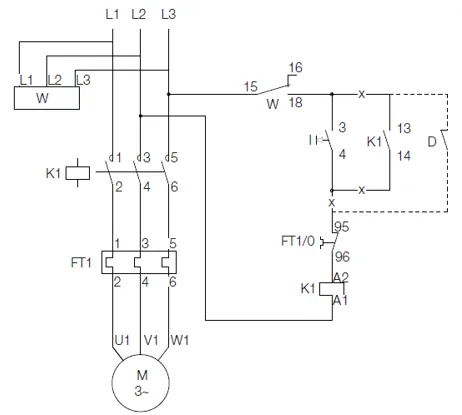

Figura 5: Diagrama de comando e proteção.

Alternativa A:
O motor do acionamento entra em operação quando o contato “I” mudar de estado, independentemente de qualquer outro contato do diagrama de comando.
Alternativa B:
O diagrama da Figura 5 representa uma partida direta trifásica com proteção contra falta de fase e sobrecarga.
Alternativa C:
O diagrama da Figura 5 representa uma partida direta trifásica com inversão de sentido de giro e proteção contra sobrecarga apenas.
Alternativa D:
A Figura 5 mostra apenas o diagrama de comando da chave de partida monofásica.
Alternativa E:
O diagrama da Figura 5 contempla a proteção contra curto-circuito dada pelo dispositivo FT1 e proteção contra sobrecarga por meio do dispositivo W.
