Questão 1001143

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1001143

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2016 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Juiz de Fora

As Leis de Kirchhoff permitem a análise de circuitos e são largamente utilizadas para solucionar problemas dessa natureza. Dado o circuito da Figura 1 , assinale a alternativa correta, de acordo com as Leis de Kirchhoff para associação em paralelo de fontes de corrente:

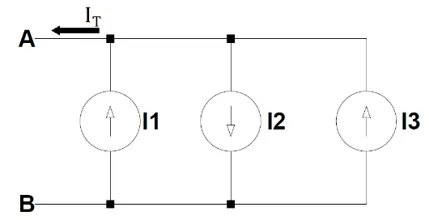

Figura 1: Associação em paralelo de fontes de corrente.

Alternativa A:
A fonte de corrente equivalente da Figura 1, de acordo com a Lei de Kirchhoff (LKC), é:
I_T = I1+I2-I3.
Alternativa B:
A corrente total (I_T) é igual à soma das correntes em módulo, pois estão em paralelo.
Alternativa C:
De acordo com a Lei de Kirchhoff (LKC), não é permitida a associação em paralelo de fontes de corrente, pois isso poderia causar um curto circuito e a corrente tenderia ao infinito.
Alternativa D:
A fonte de corrente equivalente da Figura 1 é equivalente à uma fonte de tensão em curto-circuito com a tensão tendendo ao infinito.
Alternativa E:
A fonte de corrente equivalente da Figura 1, de acordo com a Lei de Kirchhoff (LKC), é:
I_T = I1-I2+I3.
