Banco de Questões

A ferramenta completa para a sua preparação em concursos

19.535 questões encontradas

Questão 261
ID 3565008

Disciplina: Engenharia Mecânica

Assunto: Ligas Metálicas e suas Propriedades

Ano: 2022 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

Admita que uma solução sólida seja formada por átomos de dois tipos, A e B e que qualquer átomo, seja A ou B, não tenha preferência pela natureza de seus vizinhos. Nesse caso, não haverá tendência dos átomos de A ou de B se agruparem ou de átomos de natureza distintas se atraírem. Uma solução desse tipo é considerada uma solução ideal e a variação das energias livres molares parciais são dadas abaixo para cada elemento. Entretanto, sabemos que a maioria das soluções líquidas e sólidas não são ideais e, para soluções reais, suas energias livres parciais são definidas pelas equações mostradas abaixo com a introdução de um parâmetro “a”, denominado coeficiente de atividade.
Solução Ideal
∆ \(\tilde G\) _𝐴 = 𝑅𝑇𝑙𝑛𝑁_𝐴
∆ \(\tilde G\) _𝐵 = 𝑅𝑇𝑙𝑛𝑁_B
Solução Real
∆ \(\tilde G\) _𝐴 = 𝑅𝑇𝑙𝑛𝑎_𝐴
∆ \(\tilde G\) _𝐵 = 𝑅𝑇𝑙𝑛𝑎_𝐵

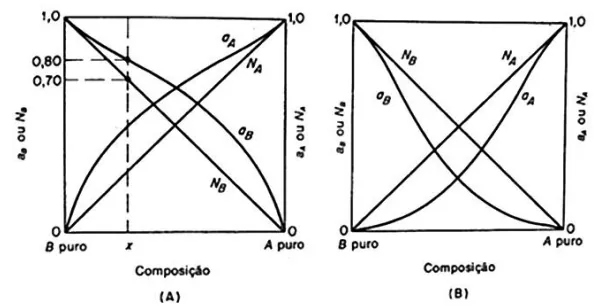

A figura abaixo mostra as curvas típicas de dois tipos de liga, em que são apresentadas as curvas de atividades mostrando a quanto uma solução se afasta da idealidade. As curvas da figura A apresentam os desvios positivos e, as curvas da figura B, os desvios negativos. Qual é o significado físico-químico desses desvios positivo e negativo, respectivamente?
Fonte: Reed-Hill, Robert. Princípios de Metalurgia Física, Guanabara, 1ª edição, 1982.
Alternativas da questão 3565008
- Alternativa A:
  A atração entre átomos do mesmo tipo é igual à atração entre átomos de natureza distinta; e os átomos de natureza distinta atraem-se mais intensamente do que átomos de natureza semelhante.
- Alternativa B:
  A atração dos átomos do mesmo tipo é menor do que a atração entre átomos de natureza distinta; e os átomos de natureza distinta atraem-se mais intensamente do que átomos de natureza semelhante.
- Alternativa C:
  A atração dos átomos do mesmo tipo é maior do que a atração entre átomos de natureza distinta; e os átomos de natureza distinta atraem-se mais intensamente do que átomos de natureza semelhante.
- Alternativa D:
  A atração dos átomos do mesmo tipo é maior do que a atração entre átomos de natureza distinta; e os átomos de natureza distinta atraem-se menos intensamente do que átomos de natureza semelhante.
- Alternativa E:
  A atração dos átomos do mesmo tipo é maior do que a atração entre átomos de natureza distinta; e os átomos de natureza distinta atraem-se com a mesma intensidade do que átomos de natureza semelhante.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 262
ID 3565004

Disciplina: Engenharia Mecânica

Assunto: Ligas Metálicas e suas Propriedades

Ano: 2022 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

Suponha que você deseja maximizar a resistência “ \(\sigma\) ” (limite de resistência) de uma liga metálica, controlando o tamanho de grão do metal, em um processo de conformação mecânica a quente. Então, você deve atuar no incremento da taxa de nucleação "𝑁" ̇ dos sítios de formação de novos grãos e na diminuição da taxa de crescimento "𝐶" do grão, no processo de recristalização da microestrutura dessa liga. Dessa forma, escolha a opção que descreve corretamente como é possível provocar esses efeitos, na prática, atuando no controle dos parâmetros do processo:
Alternativas da questão 3565004
- Alternativa A:
  Deformar mais intensamente o metal ↑ (maior 𝜀 e/ou maior ↑ 𝑡𝑎𝑥𝑎 𝑑𝑒 𝑑𝑒𝑓𝑜𝑟𝑚açã𝑜 𝜀̇) e controlar a perda de temperatura (maior ↑ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 𝑟𝑒𝑠𝑓𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑜).
- Alternativa B:
  Deformar mais intensamente o metal (𝑚𝑎𝑖𝑜𝑟 ↑ 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀 𝑒/𝑜𝑢 𝑚𝑎𝑖𝑜𝑟 ↑ 𝑡𝑎𝑥𝑎 𝑑𝑒 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀̇) e controlar a perda de temperatura (𝑚𝑒𝑛𝑜𝑟 ↓ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 𝑟𝑒𝑠𝑓𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑜).
- Alternativa C:
  Deformar menos intensamente o metal (menor ↓ 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀 𝑒/𝑜𝑢 𝑚𝑒𝑛𝑜𝑟 ↓ 𝑡𝑎𝑥𝑎 𝑑𝑒 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀̇) e controlar a perda de temperatura (𝑚𝑎𝑖𝑜𝑟 ↑ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 𝑟𝑒𝑠𝑓𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑜).
- Alternativa D:
  Deformar menos intensamente o metal (𝑚𝑒𝑛𝑜𝑟 ↓ 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀 𝑒/𝑜𝑢 𝑚𝑒𝑛𝑜𝑟 ↓ 𝑡𝑎𝑥𝑎 𝑑𝑒 𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀̇) e controlar a perda de temperatura (𝑚𝑒𝑛𝑜𝑟 ↓ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 𝑟𝑒𝑠𝑓𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑜).
- Alternativa E:
  Deformar homogeneamente o metal (𝑑𝑒𝑓𝑜𝑟𝑚𝑎çã𝑜 𝜀 𝑒 𝑡𝑎𝑥𝑎 𝑑𝑒 𝑑𝑒𝑓𝑜𝑟𝑚𝑎 çã 𝑜 𝜀̇ 𝑐𝑜𝑛𝑠𝑡𝑎𝑛𝑡𝑒𝑠) e aplicar um resfriamento acelerado.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 263
ID 3565002

Disciplina: Engenharia Mecânica

Assunto: Ensaios Mecânicos e Tratamentos Térmicos

Ano: 2022 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

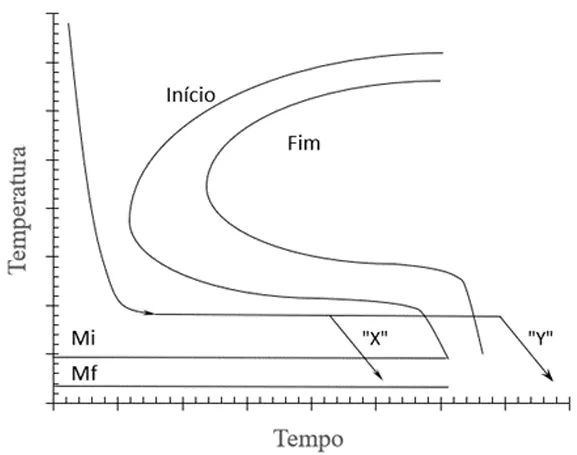

A figura a seguir mostra esquematicamente o diagrama das curvas TTT utilizadas para auxiliar no planejamento de tratamentos térmicos objetivando melhorar a relação resistência/ductilidade dos aços. Com base nesse diagrama, escolha a opção que descreve CORRETAMENTE os caminhos dos tratamentos térmicos “X” e “Y”:
Alternativas da questão 3565002
- Alternativa A:
  “X” e “Y” correspondem, respectivamente, aos tratamentos de têmpera e austêmpera. No caso da têmpera, devido ao resfriamento brusco, frequentemente é muito comum a formação de trincas devido a tensões térmicas formadas. Já para a austêmpera, o aço é resfriado, passando pela transformação bainítica, de modo diminuir a formação de tensões.
- Alternativa B:
  Tanto em “X” quanto em “Y” teremos uma condição de alívio de tensões quando comparado com a têmpera. Assim, o “Y” é conhecido como martêmpera porque é um tratamento que permite a formação de bainita, mas o estágio isotérmico causa um profundo alívio de tensões. Já “X” é o conhecido tratamento térmico de austêmpera, no qual o aço, apesar de formar martensita, apresenta excelentes propriedades mecânicas sem a presença de trincas ou defeitos causados por tensões térmicas.
- Alternativa C:
  “X” e “Y” correspondem, respectivamente, aos tratamentos de martêmpera e austêmpera. No caso da martêmpera, devido ao resfriamento mais brusco e rápida passagem pelos limites (MiMs), quando comparado com a têmpera, frequentemente é muito comum a formação de tensões térmicas, trincas e empenamentos. Por isso, é um tratamento que não dispensa o posterior revenimento. No caso da austêmpera, o aço é resfriado sem cortar as curvas de início e fim de transformação, passando depois pela transformação bainítica, de modo a viabilizar melhor relação dureza e ductilidade.
- Alternativa D:
  “X” e “Y” correspondem, respectivamente, aos tratamentos de martêmpera e austêmpera. A martêmpera consiste em uma modificação da têmpera em que o aço sofre um rápido resfriamento sem cortar o “nariz” da curva TTT (início-fim). Porém, antes que se atinja a temperatura Mi, o resfriamento é interrompido e mantido isotermicamente, por um tempo, acima dessa temperatura (Mi). Esse intervalo de tempo permite a liberação de tensões em excesso, viabilizando uma maior uniformização da temperatura para, finalmente, resfriar o aço passando através de Mi até Ms. O importante desse tratamento é que, a partir da temperatura isotérmica, o tempo é controlado de modo que posteriormente será formada a martensita, porém com menor distorção. Já o tratamento térmico “Y” refere-se à austêmpera, nesse caso se deseja a formação de bainita que poderá ser útil, devido à relação dos valores de dureza e tenacidade que são atingidos.
- Alternativa E:
  “X” e “Y” correspondem, respectivamente, à martêmpera e austêmpera. O tratamento térmico “X” é similar a um recozimento no qual o intervalo isotérmico favorece o crescimento da fase ferrítica. Assim, ao final do processo tem-se grãosferríticos com agulhas de Widmanstätten e excelente relação resistência mecânica e ductilidade. Já o tratamento térmico “Y” é indicado para situações nas quais se deseja uma estrutura final bainítica,sem a presença de martensita.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 264
ID 3565000

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Aços elétricos de grão orientado são aços com estrutura cristalina cúbica de corpo centrado da fase ferrita, com 3% de silício, produzidos com uma forte textura cristalográfica do tipo {1 1 0}<0 0 1>, com quase a totalidade dos cristais que compõem a chapa plana com seus planos {1 1 0} paralelos à superfície da chapa e a direção <1 0 0> paralela à direção longitudinal da chapa. Esses aços fornecem importantes propriedades eletromagnéticas na produção de motores elétricos e de outros equipamentos eletromagnéticos.
Considerando-se que o parâmetro de rede da fase ferrita é 0,2867 nm, o número de átomos de ferro, por unidade de área do plano da textura, em unidade de átomos/nm², é
Alternativas da questão 3565000
- Alternativa A:
  6,0
- Alternativa B:
  8,6
- Alternativa C:
  12,0
- Alternativa D:
  17,2
- Alternativa E:
  43,0
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 265
ID 3564999

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Um lote de barras de cobre comercialmente puro (99,90% Cu e 0,05% Ag) foi recebido na condição de recristalizado, com tamanho nominal de grão de 50 mm. Algumas barras foram laminadas com 20%, 40% e 60% de redução da espessura. Após a laminação, as barras foram recristalizadas a 340^oC por um tempo apropriado para se obter somente a recristalização primária.
Quanto ao tamanho médio nominal de grão do material laminado e recristalizado, constata-se que o
Alternativas da questão 3564999
- Alternativa A:
  mesmo tamanho de grão foi apresentado em todos os materiais ao final do processamento.
- Alternativa B:
  tamanho de grão da barra com 20% de redução foi menor que o da barra com 40% de redução.
- Alternativa C:
  tamanho de grão da barra com 60% de redução foi maior que 50 \(\mu\) m.
- Alternativa D:
  tamanho de grão da barra com 60% de redução foi maior que o da barra com 20% de redução.
- Alternativa E:
  tamanho de grão da barra com 60% de redução foi menor que o da barra com 20% de redução.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 266
ID 3564998

Disciplina: Engenharia Mecânica

Assunto: Ligas Metálicas e suas Propriedades

Ano: 2022 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

Marque a alternativa que indique uma condição físico-química adequada para que um elemento químico se dissolva, intersticialmente, na estrutura cristalina de um outro elemento:
Alternativas da questão 3564998
- Alternativa A:
  Os elementos devem possuir uma compatibilidade química muito próxima, ou seja, as suas bandas de valência devem ser completas.
- Alternativa B:
  A diferença de tamanho entre os elementos deve estar na ordem de 0,59 a razão entre os diâmetros atômicos, ou seja, o átomo intersticial (soluto) deve ser muito menor que o átomo do solvente.
- Alternativa C:
  Os pequenos átomos de soluto intersticial se dissolvem mais facilmente nos elementos eletronegativos do que em outros metais.
- Alternativa D:
  Os átomos intersticiais devem difundir-se mais facilmente pelo reticulado do solvente devido à presença das lacunas.
- Alternativa E:
  A solubilidade dos átomos de soluto intersticial depende do fator de empacotamento da estrutura cristalina do solvente.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 267
ID 3564997

Disciplina: Engenharia Mecânica

Assunto: Ensaios Mecânicos e Tratamentos Térmicos

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Os aços apresentam inúmeros tratamentos térmicos iniciados com o aquecimento do aço na região austenítica e são controlados pelo tipo de resfriamento quando o aço é retirado do forno.
O tratamento térmico de austêmpera consiste em resfriar o aço
Alternativas da questão 3564997
- Alternativa A:
  até a temperatura ambiente, em um ambiente cercado de ar parado.
- Alternativa B:
  até a temperatura ambiente, rapidamente, evitando a formação de perlita ou de ferrita.
- Alternativa C:
  até uma temperatura acima da temperatura de início da martensita, rapidamente, quando o aço permanece por um pequeno tempo sem sofrer transformação e, em seguida, resfriá-lo rapidamente para formar martensita.
- Alternativa D:
  até uma temperatura acima da temperatura de início da martensita, rapidamente, quando o aço permanece por um tempo suficientemente longo para formar bainita.
- Alternativa E:
  até uma temperatura no interior do campo bifásico de austenita e de ferrita e atingir o equilíbrio e, depois, resfriá-lo rapidamente até a temperatura ambiente.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 268
ID 3564996

Disciplina: Engenharia Mecânica

Assunto: Conformação Mecânica

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Laminação a quente é um processo de conformação mecânica de metais em que a forma final é obtida por
Alternativas da questão 3564996
- Alternativa A:
  preenchimento do molde com o metal fundido.
- Alternativa B:
  deformação por impacto com o metal aquecido, em uma temperatura de recristalização.
- Alternativa C:
  corte com um maçarico a gás, que funde localmente o metal por aquecimento.
- Alternativa D:
  corte por laser (luz amplificada pela emissão estimulada de radiação), com energia suficiente para fundir localmente o metal.
- Alternativa E:
  dois rolos cilíndricos que giram em sentidos opostos, arrastando por atrito o lingote, reduzindo sua espessura e alterando sua forma com o metal aquecido em uma temperatura de recristalização.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 269
ID 3564995

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

Um técnico precisa austenitizar dois aços ao carbono com (aço A) 0,3% massa de C e (aço B) 0,75% massa de C.
Considerando-se o diagrama de equilíbrio do sistema Fe-C, a melhor temperatura para tratar simultaneamente os dois aços é:
Alternativas da questão 3564995
- Alternativa A: 900°C
- Alternativa B: 750°C
- Alternativa C: 600°C
- Alternativa D: 450°C
- Alternativa E: 300°C
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 270
ID 3564994

Disciplina: Engenharia Mecânica

Assunto: Propriedades Mecânicas dos Materiais

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Considere o gráfico tensão versus deformação de engenharia apresentado abaixo para os materiais puros Cu, Ni e Ti.
Uma oficina mecânica precisa fazer uma haste com seção quadrada de 1 mm de lado para suportar uma carga de tração de 150 N, sem deformação plástica.
Que material(is), dentre o(s) apresentado(s) no gráfico pode(m) ser empregado(s) para fazer essa haste?
Alternativas da questão 3564994
- Alternativa A:
  Cu, apenas
- Alternativa B:
  Cu e Ni, apenas
- Alternativa C:
  Cu e Ti, apenas
- Alternativa D:
  Ni e Ti, apenas
- Alternativa E:
  Cu, Ni e Ti
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 271
ID 3564993

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

Considerando a composição do ponto eutetóide = 0,77%C e a composição da cementita 6,67%C e solubilidade
máxima do carbono na ferrita de 0,0218%C, na temperatura eutetóide, pode-se afirmar que em um aço AISISAE
1045, as quantidades de ferrita total, cementita e perlita são, respectivamente
Alternativas da questão 3564993
- Alternativa A: 73,25% / 26,75% / 87,23%.
- Alternativa B: 83,25% / 16,75% / 77,23%.
- Alternativa C: 93,25% / 6,75% / 57,23%.
- Alternativa D: 95,25% / 4,75% / 69,38%.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 272
ID 3564990

Disciplina: Engenharia Mecânica

Assunto: Propriedades Mecânicas dos Materiais

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

A dureza por indentação é um ensaio mecânico muito comum na indústria metalúrgica, por ser relativamente simples de ser realizado.
Essa dureza é uma medida da
Alternativas da questão 3564990
- Alternativa A:
  velocidade de movimento das discordâncias durante um processo de deformação elástica.
- Alternativa B:
  quantidade máxima de energia absorvida até a fratura.
- Alternativa C:
  quantidade máxima de energia absorvida durante uma deformação elástica.
- Alternativa D:
  resistência de um material a sofrer deformação plástica permanente.
- Alternativa E:
  resistência de um material a sofrer deformação elástica permanente.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 273
ID 3564989

Disciplina: Engenharia Mecânica

Assunto: Ligas Metálicas e suas Propriedades

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

As ligas de alumínio costumam conter os seguintes elementos de liga: Cu, Li, Mg, Si e Zn.
O elemento mais importante para a redução da densidade de uma liga de alumínio é o
Alternativas da questão 3564989
- Alternativa A:
  Cu
- Alternativa B:
  Li
- Alternativa C:
  Mg
- Alternativa D:
  Si
- Alternativa E:
  Zn
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 274
ID 3564988

Disciplina: Engenharia Mecânica

Assunto: Ligas Metálicas e suas Propriedades

Ano: 2022 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

São mecanismos de endurecimento de metais e suas ligas:
Alternativas da questão 3564988
- Alternativa A:
  Inclusão de elementos em solução sólida substitucional e/ou intersticial; precipitação coerente e/ou incoerente; redução de tamanho de grão com diminuição de contornos de alto ângulo; aumento de contornos de subgrãos de baixo ângulo.
- Alternativa B:
  Manutenção do sistema monofásico com aumento de tamanho de grão; inclusão de elementos em solução sólida substitucional e/ou intersticial; precipitação coerente no contorno de grão; precipitação incoerente em defeitos tais como discordâncias.
- Alternativa C:
  Precipitação de segunda fase coerente e/ou incoerente; redução de tamanho de grão por meio do aumento de contornos de baixo ângulo; aumento de concentração de defeitos tais como discordâncias; eliminação de discordâncias por meio da inclusão de elementos em solução sólida substitucional e/ou intersticial.
- Alternativa D:
  Inclusão de elementos em solução sólida substitucional e/ou intersticial; precipitação coerente e/ou incoerente na matriz; redução de tamanho de grão com aumento de contornos de alto ângulo; aumento de concentração de defeitos tais como discordâncias por meio da deformação plástica.
- Alternativa E:
  Inclusão de elementos em solução sólida substitucional e/ou intersticial; precipitação coerente e/ou incoerente na matriz; manutenção do sistema isento de contornos de alto ângulo; aumento de concentração de defeitos tais como discordâncias por meio da deformação plástica.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 275
ID 3564983

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

Considere as seguintes afirmações referentes às transformações martensíticas e temperabilidade.
I. Elementos de liga, como manganês, cromo e molibdênio, ocasionam retardo nas transformações por difusão, resultando em um deslocamento das curvas TTT para a direita. Isto reduz a taxa crítica para a obtenção da martensita, aumentando a temperabilidade do aço.
II. Tamanhos menores de grão favorecem a formação da martensita.
III. Quanto maior o teor de carbono no aço, menor será a temperatura de início da formação da martensita, o que pode aumentar a porcentagem de austenita retida no aço.
Está correto o que se afirma em:
Alternativas da questão 3564983
- Alternativa A:
  I, apenas.
- Alternativa B:
  II, apenas.
- Alternativa C:
  I e III, apenas.
- Alternativa D:
  I, II, III.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 276
ID 3564982

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

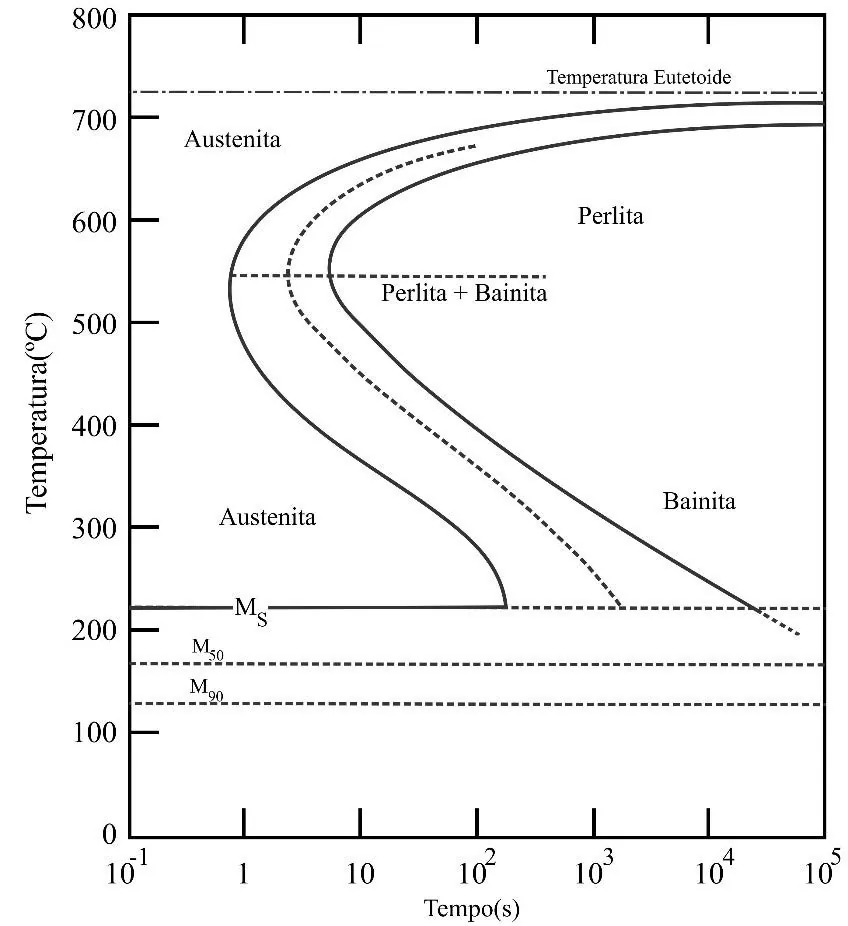

Realizou-se um tratamento térmico em um aço carbono, em que a amostra foi, inicialmente, submetida a um resfriamento rápido de 750 ºC até 300 ºC. O aço, então, foi mantido na temperatura de 300 ºC por aproximadamente 500 segundos e foi, então, resfriado rapidamente até a temperatura ambiente. Considere a curva TTT (transformação em função do tempo e temperatura) representada a seguir.
ABBASCHIAN, R.; ABBASCHIAN, L.; REED-HILL, R. E. Physical Metallurgy Principles. Fourth edition. Cengage Learning, 2009 (Adaptação).
Assinale a alternativa que apresenta a estrutura final resultante desse aço carbono.
Alternativas da questão 3564982
- Alternativa A:
  Martensita e austenita
- Alternativa B:
  Bainita e martensita
- Alternativa C:
  Martensita
- Alternativa D:
  Perlita
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 277
ID 3564981

Disciplina: Engenharia Mecânica

Assunto: Condução

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

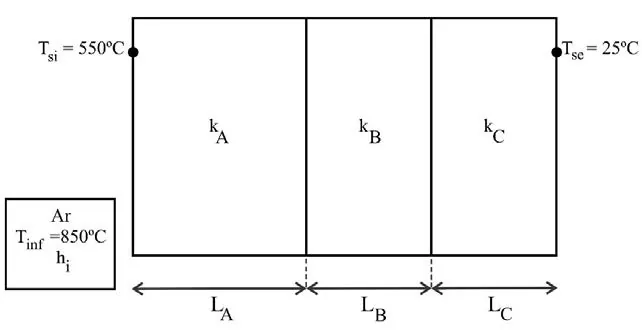

A parede de um forno é composta por três camadas de isolamento, conforme ilustrado na figura a seguir.
BERGMAN T. L.; LAVINE, A. S.; INCROPERA, F. P.; DEWITT, D. P. Fundamentos de Transferência de calor e de massa. 7ª ed. LTC-Livros Técnicos e Científicos. Editora, 2014 (Adaptação).
Os materiais A e C possuem condutividades térmicas k_A = 15 W/(m.K) e k_C = 40 W/(m.K), com espessuras L_A = 0,25 m e L_C = 0,15 m. O material B encontra-se entre os materiais A e C e possui espessura L_B = 0,15 m. Em regime estacionário, verifica-se que a temperatura na superfície externa do forno é de 25 ºC, enquanto a superfície interna do forno apresenta uma temperatura de 550 ºC. No interior do forno, tem-se ar a 850 ºC. O coeficiente convectivo interno, h_i, é de 20 W/(m².K).
Desse modo, a condutividade térmica do material B, k_B, em W/(m.K), é, aproximadamente:
Alternativas da questão 3564981
- Alternativa A:
  0,2.
- Alternativa B:
  2,2.
- Alternativa C:
  12.
- Alternativa D:
  24.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 278
ID 3564980

Disciplina: Engenharia Mecânica

Assunto: Corrosão

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

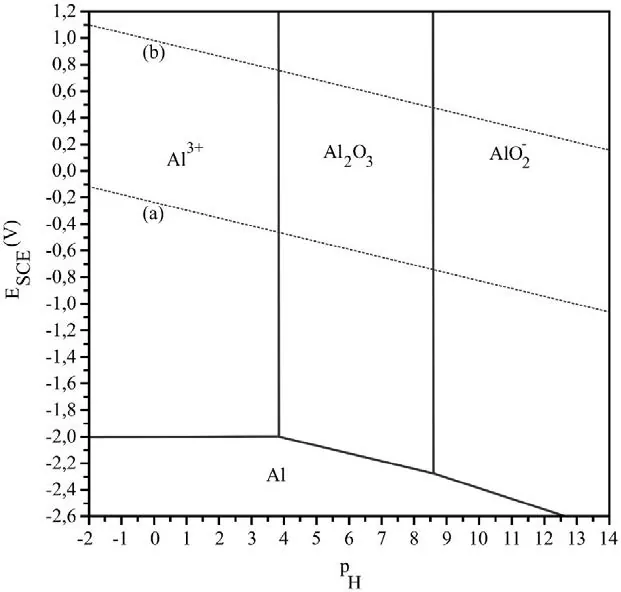

Observe o diagrama de Pourbaix do sistema alumínio–H₂O, a seguir.
SUKIMAN, N. L.; ZHOU, X.; BIRBILIS, N.; HUGHES, A. E.; MOL, J. M. C.; GARCIA S. J.; THOMPSON, G. E. Durability and Corrosion of aluminium and its alloys: overview, property space, techniques and developments. DOI 10.5772/53752. IntechOpen (Adaptação).
Esse diagrama é muito útil para prever, em função do potencial elétrico do alumínio relativo ao eletrodo de calomelano saturado, E_SCE (V), e do pH da solução, as condições sob as quais se pode ter corrosão, imunidade ou passivação.
A partir da leitura desse diagrama, verifica-se que o alumínio metálico:
Alternativas da questão 3564980
- Alternativa A:
  forma um óxido protetor em pH = 2 e E_SCE = −2,2 V.
- Alternativa B:
  sofre corrosão em pH = 6 e E_SCE = 0,2 V.
- Alternativa C:
  sofre corrosão em pH = 13 e E_SCE = 0,2 V.
- Alternativa D:
  está imune em pH = 8 e E_SCE = −0,8 V.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 279
ID 3564979

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

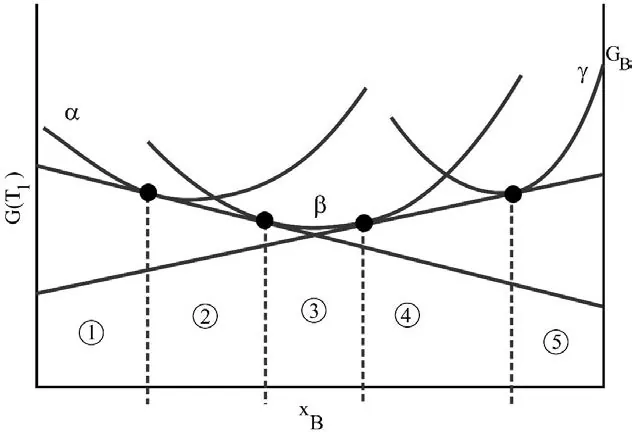

Observe o diagrama genérico de energia de Gibbs a seguir, obtido em função da fração molar do soluto B, a uma certa temperatura T1, para as fases α, β e γ.
PORTER, D. A.; EASTERLING, K. E.; SHERIF, M. Phase Transformations in Metals and Alloys. Third edition. CRS Press, 2009 (Adaptação).
A esse respeito, assinale a alternativa CORRETA.
Alternativas da questão 3564979
- Alternativa A:
  Na região 3, somente a fase \(\beta\) é estável, enquanto nas regiões 1 e 5, as fases estáveis são \(\alpha\) e \(\gamma\) , respectivamente.
- Alternativa B:
  Na região 2, somente a fase \(\beta\) é estável.
- Alternativa C:
  Na região 4, há duas fases estáveis, \(\alpha\) e \(\beta\) (campo bifásico), enquanto, na região 2, somente a fase \(\alpha\) é estável.
- Alternativa D:
  Na região 1, o campo é trifásico, e as fases estáveis são \(\alpha\) , \(\beta\) e \(\gamma\) .
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 280
ID 3564978

Disciplina: Engenharia Mecânica

Assunto: Microestruturas e Transformações de Fases

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

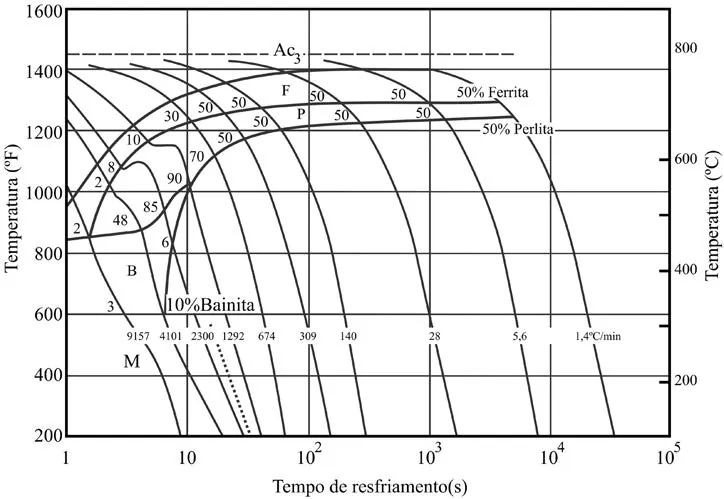

Deseja-se selecionar a taxa de resfriamento mais apropriada para obtenção de uma microestrutura que consiste em 8% de ferrita pró-eutetoide, 6% de bainita e o restante de perlita. Para auxiliar na seleção de velocidade de resfriamento, o diagrama CCT do aço especificado, juntamente com as várias curvas de resfriamento, está representado na figura a seguir.
PORTER, D. A.; EASTERLING, K. E.; SHERIF, M. Phase Transformations in Metals and Alloys. Third edition. CRS Press, 2009 (Adaptação).
Assinale a alternativa que apresenta a taxa de resfriamento que deverá gerar a microestrutura proposta.
Alternativas da questão 3564978
- Alternativa A:
  28 ºC/min.
- Alternativa B:
  674 ºC/min.
- Alternativa C:
  9.157 ºC/min.
- Alternativa D:
  2.300 ºC/min.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Mecânica

Continue estudando na plataforma
