  1. Questão 441

    ID 3548385

    Disciplina: Engenharia Civil

    Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal


    Uma das maiores vantagens da elaboração de modelos 3D em computador é o fato de poder-se dispor de todas as vistas do objeto em projeção ortogonal simultaneamente e em um só modelo sem a necessidade de desenhá-las uma por vez, além da possibilidade de visualização interativa do objeto como um todo. Tendo em vista os recursos do AutoCAD na elaboração, manipulação e visualização dos objetos modelados, julgue os itens a seguir.



    Os modelos resultantes da modelagem de superfícies permitem obter automaticamente vistas ortogonais completas, nas quais as arestas e os elementos invisíveis aparecem tracejados, como requerem as normas brasileiras.

    Alternativas da questão 3548385
  2. Questão 442

    ID 3548357

    Disciplina: Engenharia Civil

    Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal


    As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.



    Se uma face de um objeto qualquer deve ser desenhada em escala natural e segundo as projeções ortográficas, então essa face poderá ser representada no desenho menor ou igual ao seu tamanho real, dependendo da sua posição e inclinação com relação ao plano de projeção considerado.

    Alternativas da questão 3548357
  3. Questão 443

    ID 3548305

    Disciplina: Engenharia Civil

    Assunto: Planimetria e Altimetria

    Ano: 2006 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas do Norte do Brasil S.A.


    Dadas as curvas de nível de uma superfície, assinale a alternativa que corresponde ao corte de perfil AB.

    Alternativas da questão 3548305
  4. Questão 444

    ID 3548283

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2007 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Polícia Científica do Paraná


    os programas descritos abaixo, qual deles é um editor gráfico tridimensional?

    Alternativas da questão 3548283
  5. Questão 445

    ID 3548188

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Uberlândia


    Na época em que os desenhos técnicos arquitetônicos eram realizados exclusivamente em prancheta, eram utilizados gabaritos que possibilitavam a representação padronizada de mobiliários, louças, símbolos, etc. Atualmente, softwares como o AutoCAD possuem ferramentas que facilitam essa padronização numa velocidade e precisão muito superior. A utilização de uma biblioteca digital com desenhos predefinidos agiliza muito o layout de plantas baixas, mas, apesar da facilidade em se adquirir esses desenhos – conhecidos como “blocos” –, em alguns casos, é necessário editá-los para que se adequem à necessidade do projeto ou até desenhar um objeto e transformá-lo em um bloco para futura utilização.

    Considerando esse contexto, analise as afirmativas a seguir acerca do uso, criação e edição de blocos.

    I. Pode-se editar um bloco inserido no AutoCAD através da função “Block Editor”. Essa modificação, por padrão, modifica todos os blocos inseridos ou copiados no desenho a partir da mesma origem / nome (na biblioteca), o que pode ser indesejável. Assim sendo, caso queira criar um novo bloco a partir das edições do “Block Editor” em um bloco já utilizado, utiliza-se a função “Save Block As”.

    II. À medida que blocos são inseridos a partir de arquivos externos em um documento do AutoCAD, ele vai armazenando os desenhos desses blocos na biblioteca do documento. Caso o usuário deseje remover da biblioteca um bloco que esteja sendo utilizado no desenho, basta apenas utilizar o comando “Purge”, que abrirá uma janela com todos os blocos ainda utilizados no desenho. Em seguida, seleciona-se o bloco desejado e aciona-se a tecla “Delete”.

    III. Em linhas gerais, há duas funções para se criar blocos: “Create Block” e “Write Block”. A função “Create Block” objetiva a transformação de desenhos em blocos que são armazenados somente na biblioteca do documento, enquanto a “Write Block” permite tanto o armazenamento na biblioteca quanto a gravação de um arquivo externo, permitindo a importação em outros projetos.

    IV. A inserção de um bloco em um “Layer” de cor específica pode não alterar as cores das linhas desse bloco. Isto costuma acontecer quando as cores das linhas do desenho original foram predefinidas. Para que as linhas de um determinado bloco respeitem a cor da “Layer”, em que o bloco se encontra, pode-se editá-lo, atribuir-lhe a cor 0 (zero) e, em “Properties”, deixar a propriedade da cor como “By Layer”.

    Estão corretas as afirmativas

    Alternativas da questão 3548188
  6. Questão 446

    ID 3548185

    Disciplina: Engenharia Civil

    Assunto: Cartografia e Escalas

    Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre


    Para desenhos de projetos em geral, as escalas existentes são as seguintes:

    Alternativas da questão 3548185
  7. Questão 447

    ID 3548180

    Disciplina: Engenharia Civil

    Assunto: Locação de Obras

    Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre


    A planta de locação na fase de anteprojeto deve conter alguns itens. Analise as afirmativas a seguir:

    I - sistema de coordenadas referenciais do terreno, curvas de nível existentes e projetadas.

    II - indicação das vias de acesso, vias internas, estacionamentos, áreas cobertas, platôs e taludes.

    III - construções existentes, demolições ou remoções futuras, áreas non aedificandi e restrições governamentais.

    IV - indicação dos limites externos das edificações: recuos e afastamentos.

    V - curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais.

    Estão corretas apenas:

    Alternativas da questão 3548180
  8. Questão 448

    ID 3548178

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre


    Assinale a alternativa que corresponda ao comando de Autocad usado para cortar a parte excedente de uma linha, quando a dimensão da linha ultrapassa os limites definidos por outra linha ou um objeto:

    Alternativas da questão 3548178
  9. Questão 449

    ID 3548174

    Disciplina: Engenharia Civil

    Assunto: Cartografia e Escalas

    Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre


    Assinale a alternativa que corresponde às escalas natural, de ampliação e de redução, respectivamente:

    Alternativas da questão 3548174
  10. Questão 450

    ID 3548168

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Uberlândia


    Na representação de linhas dos beirais de um telhado, ou mesmo de uma laje projetada para além dos limites externos da alvenaria, projetadas sobre uma planta baixa, exige-se que elas tenham determinada aparência, de forma a permitir sua correta leitura e diferenciação de outros tipos de linha, como das alvenarias externas à edificação. No AutoCAD, existem ações que permitem a escolha da linha adequada ao seu ajuste de aparência.

    Assinale a alternativa que apresenta, respectivamente, um tipo de linha adequado à representação das projeções descritas e a característica que auxilia na configuração da sua aparência quanto ao tamanho de seus traços e espacejamentos.

    Alternativas da questão 3548168
  11. Questão 451

    ID 3548163

    Disciplina: Engenharia Civil

    Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)

    Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre


    Observe as imagens abaixo e assinale a alternativa que corresponde aos tipos de matérias representadas, respectivamente:

    Alternativas da questão 3548163
  12. Questão 452

    ID 3548160

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Uberlândia


    Na representação de taludes em vista, a NBR 6.492:1994 recomenda a utilização de uma hachura de sequência de linhas curtas e longas, alternadamente.

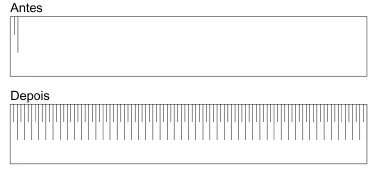

    Sabendo-se que no AutoCAD não há hachura pronta desse tipo, considere uma situação na qual seja necessário representar um talude conforme a figura a seguir, a partir de dezenas de linhas alternadas. Considere a situação inicial “Antes” como ponto de partida de um procedimento que pretende atender à demanda, representada na figura “Depois”, já com a simulação da hachura pronta.

    Assinale a alternativa que indica a função do AutoCAD que permite realizar as cópias necessárias à produção do desenho “Depois”, a partir das duas linhas iniciais, com uma distância predefinida e em uma só execução do comando.

    Alternativas da questão 3548160
  13. Questão 453

    ID 3548147

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Uberlândia


    Em desenho técnico, a representação dos elementos de uma cota é descrita tanto pela NBR 10.126:1987 quanto pela NBR 6.492:1994, sendo esta última uma norma mais genérica em relação aos detalhes das cotas, porém mais direcionada à representação em projetos de arquitetura. De qualquer forma, o que era feito até então manualmente, hoje pode ser configurado no AutoCAD através da janela “Manage Dimension Styles”, que, por sua vez, é acessada pelo comando “DIMSTY”. Ao se abrir esse comando / janela e criar um novo estilo de cota, algumas abas são mais utilizadas na configuração: “Lines”, “Symbols and Arrows”, “Text”, “Fit”, “Primary Units”. Em cada uma dessas abas, há opções e campos editáveis que configuram as diversas partes do texto.

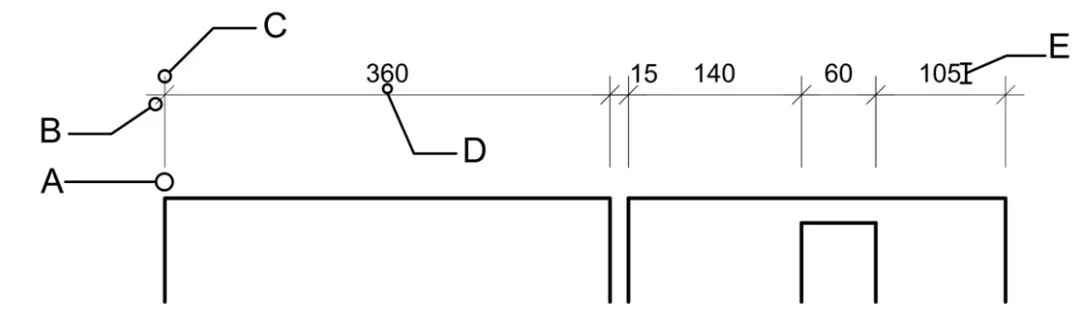

    Considerando esse contexto, analise a figura a seguir.

    Relacione as abas e funções a seguir aos respectivos itens indicados pelas letras de “A” a “E” em que estão configurados.

    ( ) Aba “Text”, opção “Offset from dim line”

    ( ) Aba “Lines”, opção “Offset from origin”

    ( ) Aba “Symbols and Arrows”, opção “Arrowheads”

    Assinale a sequência correta.

    Alternativas da questão 3548147
  14. Questão 454

    ID 3547763

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia


    A ferramenta OSNAP do AutoCAD serve para melhorar a precisão do traçado de entidades.

    A sequência de funções OSNAP ilustradas acima é, respectivamente:

    Alternativas da questão 3547763
  15. Questão 455

    ID 3547736

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia


    Com relação aos comandos do AutoCAD, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

    1. dist(end,end)

    2. ill(end, end, end, end)

    3. (end+end)/2

    4. nor(end,end)

    5. rad

    ( ) Intersecção de duas linhas definidas pelas quatro extremidades.

    ( ) Vetor de unidade no plano XY e normal para dois pontos finais.

    ( ) Distância entre duas extremidades.

    ( ) Raio de um círculo selecionado, arco ou arco de polilinha.

    ( ) Meio entre as duas extremidades de linha.

    Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

    Alternativas da questão 3547736
  16. Questão 456

    ID 3547730

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia


    Considere as figuras abaixo:

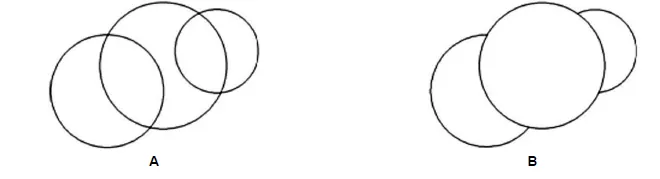

    A B Para transformar a figura A na figura B, utilizamos o seguinte comando do AutoCAD:

    Alternativas da questão 3547730
  17. Questão 457

    ID 3547729

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

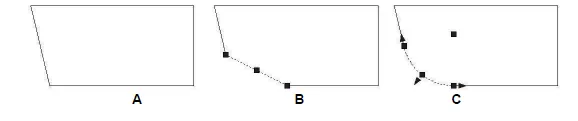

    O trapézio da figura A foi transformado através de comandos do AutoCAD nas figuras B e C.

    Os comandos utilizados nessas transformações são, respectivamente:

    Alternativas da questão 3547729
  18. Questão 458

    ID 3547699

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia


    Para visualizar um projeto no AutoCAD em duas dimensões, percorrendo na tela todas as suas peças sem alterar o tamanho da visualização da tela, utiliza-se o comando:

    Alternativas da questão 3547699
  19. Questão 459

    ID 3547672

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia


    Com relação aos comandos do programa AutoCAD, é correto afirmar:

    Alternativas da questão 3547672
  20. Questão 460

    ID 3547545

    Disciplina: Engenharia Civil

    Assunto: AutoCAD

    Ano: 2013 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Vitória da Conquista


    O comando do AutoCAD que cria cópias paralelas de uma entidade, é conhecido como

    Alternativas da questão 3547545
