824 questões encontradas
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Considere as figuras a seguir.

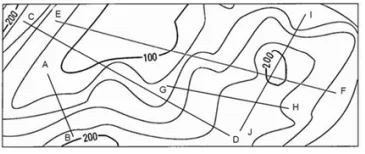

Figura 1

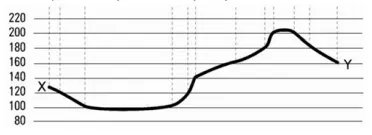

Figura 2
A linha na carta que está representada pelo perfil XY é:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Relaciona as descrições listadas a seguir com suas respectivas características.
Descrições:
1.Símbolos puramente geométricos.
2.Símbolods padrão (água azul, linha de trem como contínua com pequenos traços perpendiculares, etc).
3.Símbolos muito intricados.
4.Símbolos pictóricos ou geométricos, naturalmente associados a uma feição.
Características:
( ) violar a convenção cria problemas na leitura dos símbolos, mesmo que o documento possua legenda.
( ) diferenciá-los visualmente se torna difícil.
( ) exigem definição clara, geralmente legenda.
( ) são chamados de símbolos miméticos.
Assinale a alternativa que mostra a relação correta, de cima para baixo.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Sobre a projeção policônica, analise as afirmativas a seguir.
I. Ela é confrome.
II. Os paralelos são círculos não concêntricos.
III. Os vértices dos cones são sempre coincidentes.
Assinale:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Quanto à superfície de projeção, as projeções cartográficas podem ser
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
As três superfícies para as quais o Engenheiro Agrimensor comumente volta sua atenção são: o geoide, a superfície física e a do modelo matemático (elipsoide).
A esse respeito, analise as afirmativas a seguir.
I. Para que as altitudes geométricas possam ser utilizadas nas áreas de mapeamento e engenharia, em que há necessidade do conhecimento de uma altitude com significado físico, é necessária a conversão em altitudes ortométricas.
II. A ondulação geoidal que é a separação constante entre duas superfícies de referência, o geoide e o elipsoide pode ser obtida através do modelo de ondulação geoidal MAPGEO, disponibilizado pelo IBGE.
III. A superfície de nível que se obtém a partir da posição média da superfície do mar prolongada sob os continentes, descontando a ondulação e a influência dos potenciais gravitacionais lunar, solar e etc. é o que podemos chamar de geoide.
Assinale:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Sobre as projeções planas, considere as afirmativas a seguir.
I. Nas projeções planas, as linhas de igual distorção são concêntricas em torno do ponto de tangência.
II. A projeção ortográfica é um exemplo de projeção plana.
III. As projeções planas são projeções equivalentes.
Assinale
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2013 Banca: Assessoria em Organização de Concursos Públicos Órgão: Prefeitura Municipal de Vitória da Conquista

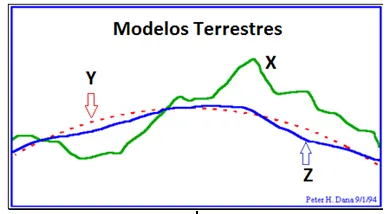

De acordo com os Modelos Terrestres mostrados na figura a seguir, assinale a alternativa com a indicação correta das incógnitas X, Y e Z, nessa sequência.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia
Relacione as definições das imagens avaliadas às suas características no processo de análise visual.
Definições:
1. Padrão
2. Forma
3. Textura
4. Cor
Características:
( ) Representa o registro da radiação que foi refletida ou emtida pelos objetos da superfície.
( ) Define o arranjo espacial dos objetos na cena e depende do tipo de imagens analisadas, de sua escala e sua resolução espacial.
( ) Representa a configuração espacial do objeto. Pode ser observada em duas dimensões em imagens que não possuem o atributo de estereoscopia ou em três dimensões em imagens estereoscópicas.
( ) Representa a frequência de mudanças tonais por unidade de área dentro de uma dada região e depende da resolução espacial do sistema, do processo de imageamento e da escala da imagem utilizada.
Assinale a alternativa que mostra a relação correta, de cima para baixo.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia

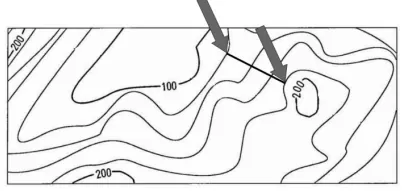

Na figura a seguir a equidistância entre as curvas de nível é constante.
Sabendo‐se que a distância entre os pontos indicados pelas pontas das setas (situados sobre as respectivas curvas de nível), ao longo da linha indicada sobre o terreno é de 300 metros, o valor médio da declividade é de
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Superintendência de Desenvolvimento da Capital
Durante os trabalhos de agrimensura podem ocorrer diversos tipos de erros, tanto na aquisição das informações quanto na sua transferência para o papel.
Considerando esses erros, a equação
é utilizada para se obter:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2014 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Secretaria de Estado do Desenvolvimento Ambiental de Rondônia
A tabela a seguir apresenta exemplos baseados nas normas brasileiras que estabelecem o Padrão de Exatidão Cartográfica (PEC) (1984). Complete as lacunas identificadas pelos números de 1 a 4 entre parênteses e assinale a alternativa que apresenta os valores corretos para cada escala e classe exemplificados.
Planimétrico | |||
Erro Padrão (m) | Tolerância (m) | Classe | Escalas |
(1) | 12,5 | A | 1:25.000 |
5,0 | (2) | B | 1:10.000 |
(4) | (3) | C | 1:50.000 |
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio de Janeiro
O Posicionamento por Ponto Preciso –PPP- utiliza as observáveis pseudodistância ou fase da onda portadora, ou ambas, com efemérides precisas. Esses parâmetros são disponibilizados aos usuários por fontes independentes, como o IGS. Sobre o tema, analise as afirmativas a seguir:
I. O resultado obtido por meio do serviço IBGE-PPP apresentará uma pequena diferença em relação àqueles disponíveis no Banco de Dados Geodésicos – BDG, quando estiverem sendo processadas as observações realizadas em marcos geodésicos pertencentes ao Sistema Geodésico Brasileiro.
II. No que diz respeito às observáveis envolvidas no PPP, podem-se utilizar dados de receptores de simples e dupla frequência sem a necessidade do emprego de modelos de redução dos efeitos da ionosfera.
III. As informações de órbitas e relógios dos satélites são indispensáveis para o processamento e, na sua ausência, o processamento não ocorrerá.
Assinale se:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Empresa Paulistana de Planejamento Metropolitano S.A.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio de Janeiro
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2014 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Empresa Paulistana de Planejamento Metropolitano S.A.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Secretaria de Estado do Desenvolvimento Ambiental de Rondônia
Através de um levantamento de campo com equipamento GNSS, obteve-se um valor altimétrico de 107 m. Sabendo-se que o desnível geoidal nesse ponto é de -8 m, qual a altitude ortométrica desse ponto?
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2014 Banca: MS Concursos Órgão: Conselho Regional de Engenharia e Agronomia de Minas Gerais
Com relação ao Sistema Geográfico de Informação, assinale a afirmativas abaixo:
I – Os modelos mais comuns em SIG são o modelo raster ou matricial e o modelo vectorial. No modelo matricial, o foco das representações centra-se na precisão da localização dos elementos no espaço. O modelo vectorial centra-se nas propriedades do espaço, compartimentando-o em células regulares.
II – Para modelar digitalmente as entidades do mundo real utilizam-se essencialmente três formas espaciais: o ponto, a linha e o polígono.
III – Quanto maior for a dimensão de cada célula (resolução) menor é a precisão ou detalhe na representação do espaço geográfico.
Quais afirmativas estão corretas?
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Empresa Paulistana de Planejamento Metropolitano S.A.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2014 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Secretaria de Estado do Desenvolvimento Ambiental de Rondônia
O azimute verdadeiro medido por um engenheiro agrimensor em Curitiba (φ = 25º 22' S , \(\lambda\) = 49º 11' W) era 45º 23' no dia 14 de fevereiro de 2014 e a correspondente declinação magnética era 17º 22' W. Com base nos dados apresentados, determine o azimute magnético para a direção, tendo em vista que a empresa só dispunha de bússola para a orientação:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2014 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Secretaria de Estado do Desenvolvimento Ambiental de Rondônia

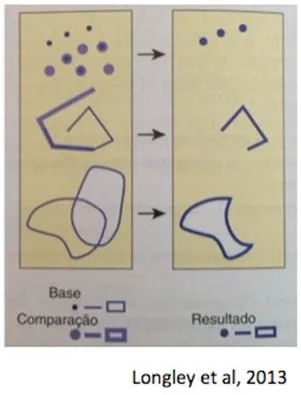

Em Sistemas de Informações Geográficas, é possível fazer consultas considerando as relações espaciais entre as geometrias das feições. Analise a figura a seguir e identifique que operador espacial foi utilizado.
