824 questões encontradas
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2016 Banca: ESAF - Escola de Administração Fazendária Órgão: Fundação Nacional do Índio
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
O armazenamento computacional de dados geográficos pode ser realizado por dois tipos de estruturas de dados: estrutura de dados vetorial e estrutura de dados matricial (ou raster). Um dos fatores a ser considerado na escolha de qual dessas estruturas adotar para o armazenamento digital são as operações a serem realizadas sobre os dados geográficos. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) A estrutura de dados vetorial é mais eficiente para a realização de operações sobre os dados geográficos que exigem a definição da topologia de polígonos.
( ) A estrutura de dados matricial é menos eficiente quando se pretende determinar a variação de declividade de um relevo, a partir do modelo digital de superfície daquele mesmo relevo.
( ) Para realizar operações com dados geográficos que objetivam encontrar dados pontuais no interior de polígonos, a estrutura de dados vetorial é a mais eficiente, mesmo quando a topologia de arcos e polígonos não está definida e armazenada.
( ) Para se encontrar o melhor caminho entre dois pontos que pertencem a uma rede de arcos, é necessário o armazenamento dos arcos em estrutura de dados vetorial, na qual tenha sido definida a topologia de arcos.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
Historicamente, o Brasil já adotou três sistemas geodésicos de referência oficiais. São eles:
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
TIPO | SÍMBOLOS | ||
A |
|
|
|
B |
|
|
|
C |
|
|
|
D |
|
|
|
E | I | II | III |
Para um mapa municipal de favelas do Brasil composto por três categorias, denominadas de “presença”, “ausência” e “sem informação”, a legenda mais apropriada, entre as identificadas no quadro acima, é a indicada pelo tipo
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
O MAPGEO é um sistema que fornece a ondulação geoidal (N) necessária à conversão de altitudes elipsoidais, obtidas com os Sistemas de Navegação Global por Satélite (GNSS), em altitudes ortométricas, ou seja, altitudes relacionadas à superfície equipotencial do campo de gravidade. O MAPGEO foi concebido e produzido conjuntamente pelo Instituto Brasileiro de Geografia e Estatística (IBGE), por meio da Coordenação de Geodésia (CGED), e pela Escola Politécnica da Universidade de São Paulo (EPUSP).
As coordenadas de um ponto foram determinadas por técnica GNSS e foram encontradas as seguintes coordenadas, no Sistema de Referência SIRGAS 2000:
φ = 15°52’41,40”
λ = 47°56’38,74”
h = 1.057,00m
Calculou-se a ondulação geoidal e obteve-se o valor de N = -12,32m. Assim, o valor da altitude ortométrica para este ponto será de
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
As loxodrômicas são curvas que cortam os meridianos sobre os mesmos ângulos (azimute constante) e tendem aos polos pela sua característica espiral.
As loxodrômicas podem ser representadas também por linhas retas quando projetadas. Um exemplo prático do uso de loxodrômicas é o(a)
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
LOCALIDADE | LATITUDE SUL | LONGITUDE OESTE | PROPRIEDADE RURAL (ha) | IDADE MÉDIA (anos) | RENDA FAMILIAR MÉDIA (R\$) |
1 | 15,80 | 47,98 | 500 | 35 | 1.010 |
2 | 15,64 | 47,78 | 893 | 24 | 500 |
3 | 15,42 | 47,64 | 620 | 58 | 1.230 |
4 | 15,77 | 47,76 | 155 | 68 | 850 |
5 | 15,94 | 48,25 | 200 | 25 | 400 |
6 | 15,87 | 47,92 | 541 | 41 | 680 |
7 | 15,83 | 48,01 | 687 | 36 | 750 |
8 | 15,81 | 48,13 | 222 | 44 | 2.500 |
9 | 15,89 | 47,97 | 151 | 26 | 3.200 |
10 | 16,33 | 48,15 | 368 | 60 | 7.000 |
Na tabela acima, são mostrados dados hipotéticos relativos a tamanho de propriedade rural, idade média dos habitantes locais e renda familiar média de dez localidades diferentes cujas coordenadas geográficas foram registradas por meio de um receptor GPS de navegação. Esses dados foram armazenados em um programa de sistema de informações geográficas e um técnico foi designado para efetuar, nessa tabela de atributos, a seguinte busca:
a) renda familiar média inferior a R\$ 3.000,00;
b) idade média superior a 40 anos;
c) propriedades rurais acima de 200 hectares;
d) localidades situadas a longitudes superiores a 47º; e
e) localidades situadas a latitudes inferiores a 15º 30´.
Com base nesse caso hipotético, a busca resultará na seleção da localidade
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
O sistema de projeção que preserva áreas é denominado de
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
Na Geodésia Física, estudam-se diferentes tipos de altitudes baseado nos conceitos de gravidade, potencial gravitacional, variação de densidade de massas, dentre outros. Dentre as altitudes estudadas tem-se a altitude ortométrica, que, no Brasil, está referenciada ao geope passante pelo nível médio local registrado pelo marégrafo de Imbituba/SC.
No que tange à altitude ortométrica, é correto afirmar que
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
O geodesista está sempre envolvido com três superfícies, a saber: superfície física da terra, superfície de referência e geóide. A parte da Geodésia que cuida da determinação dos parâmetros definidores do campo de gravidade e, consequentemente, a determinação do geóide é a Geodésia Física, que tem a sua equação diferencial básica definida como sendo:
\(\Delta g=\frac{T\ ∂\gamma}{\gamma\delta n\ }-\frac{\delta T}{\delta n}\)
Onde: ∆g = anomalia da gravidade
\(\gamma\) = gravidade normal
T = potencial anômalo
N = direção normal orientada para o exterior
Com relação à observação da equação fundamental da Geodésia Física, é correto afirmar que
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
O sistema de projeção UTM é proposto para o mapeamento do mundo todo, em escalas próprias para mapeamentos topográficos. Nesse sistema de projeção, o mundo é dividido em 60 fusos de amplitudes de 6° em longitude. A projeção cartográfica desse sistema de projeção é uma projeção transversa de Mercator secante, cuja secância é estabelecida pela redução de escala no meridiano central de cada fuso. Com base nessas informações, considere as seguintes escalas e comprimentos:
1. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,00 metros.
2. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,08 metros.
3. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,00 metros.
4. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,04 metros.
Para comprimentos sobre o meridiano central do fuso UTM de 10 centímetros, está(ão) correto(s) o(s) item(ns):
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
A maioria dos dados geoespaciais produzidos atualmente já se encontra no formato ArcGIS. Porém dados produzidos analogicamente (imagens de satélite, ortofotos e mapas em papel), mesmo após sofrerem um processo de transformação de formato (do analógico para o digital através da rasterização), necessitam ter sua referência geoespacial (coordenadas em relação a um referencial geodésico) determinada. A criação de feições vetoriais (pontos, linhas e polígonos) tendo como base tais dados rasterizados é uma atividade comum na engenharia. No que diz respeito ao processo de digitalização de feições sobre uma imagem de fundo, no ArcGIS, considere as seguintes afirmativas:
1. Esse processo é realizado através do ArcMap, em que um mapa, desenho, fotografia aérea, ortofoto ou imagem de satélite em formato raster é usado como base (fundo), e feições vetoriais, tais como rios, estradas e edificações, são traçadas com o auxílio do mouse sobre os objetos dessa base.
2. Quando imagens ou fotografias aéreas rasterizadas se encontram referenciadas espacialmente, ou seja, a extensão dessas imagens ou fotografias no espaço geográfico é conhecida, a digitalização de feições pode ser realizada utilizando-se apenas as ferramentas de edição do ArcCatalog.
3. Se produtos rasterizados não se encontram referenciados espacialmente, é necessário realizar esse procedimento, ou seja, georreferenciá-los. Essa atividade pode ser realizada por meio de ferramentas da barra de georreferenciamento que permitem associar posições bem definidas na imagem às suas coordenadas conhecidas (em relação a um referencial geodésico).
4. O georreferenciamento é realizado com a ajuda, entre outras, das ferramentas FIT TO DISPLAY, ADD CONTROL POINT, VIEW LINK TABLE, UPDATE GEORREFERENCING e RECTIFY.
5. A digitalização é realizada com a ajuda, entre outras, das ferramentas CREATE FEATURES, EDIT TOOL, SNAPPING, EXPLORE DATA, INTERPOLATION e AUTO ADJUST.
Assinale a alternativa correta.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
Um engenheiro cartógrafo solicitou uma carta topográfica da sua área de estudo, situada no território brasileiro, na escala de 1:250.000. Ao recebê-la, o engenheiro a devolveu, pois estava identificada pela nomenclatura SF.23-Z-D-VI.
Considerando esse caso hipotético, assinale a alternativa que apresenta a escala a que essa nomenclatura corresponde.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional

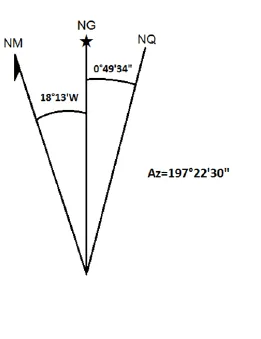

Considere as indicações de Norte Geográfico, Norte Magnético e Norte da Quadrícula representados na figura ao lado, bem como de seus desvios angulares (declinação magnética e convergência meridiana).
A disposição dos três nortes e os valores dos desvios apresentados na figura correspondem à carta topográfica 1:50.000 de Campinas (IBGE, 1991).
Assinale a alternativa com os valores corretos, respectivamente, do azimute plano e do azimute magnético correspondentes ao azimute geográfico dado.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Companhia Imobiliária de Brasília
Um determinado sistema geodésico de referência pode ser transformado em outro por meio de três parâmetros de transformação: DX; DY; e DZ. Os dois sistemas que não requerem transformação são
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
No processo de comunicação cartográfica de mapas temáticos, a representação do tema é construída com os conceitos de linguagem cartográfica. Para cada mapa temático, a linguagem cartográfica é projetada em função de dois elementos: a dimensão espacial com que os usuários realizarão análises sobre o tema e a primitiva gráfica com a qual se define o elemento gráfico que representará as feições geográficas do tema. Os outros dois elementos da linguagem cartográfica são o nível de medida e a variável visual. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) As variáveis visuais adequadas às representações nominais e as variáveis visuais adequadas às representações ordinais são mutuamente excludentes, tendo em vista as percepções visuais humanas.
( ) Os níveis de medida ordinal e numérico são tratados de maneira similar nos projetos cartográficos, uma vez que as mesmas variáveis visuais são adequadas a ambos os tipos de representações temáticas.
( ) Independentemente do nível de medida em que a classificação do fenômeno geográfico está definido, a variável visual matiz da cor é sempre a mais eficiente visualmente.
( ) Para representações de classificações temáticas definidas no nível de medida nominal, as variáveis visuais matiz e valor da cor são sempre as mais adequadas.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

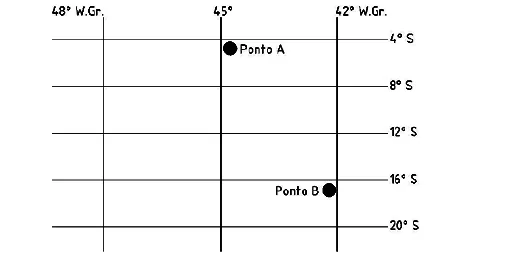

A convergência meridiana é o ângulo formado entre as direções do norte verdadeiro ou geográfico e do norte de quadrícula associados a um ponto na projeção. Analise atentamente a figura a seguir.
Após análise da figura acima, pode-se afirmar que a convergência meridiana do Ponto A é
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Concepção Cartográfica
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Sistema de Informações Geográficas
Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Itaipu Binacional
Para que programas computacionais para Sistemas de Informações Geográficas (SIG) possam ser assim considerados, eles devem conter funções que permitam a realização de consultas e operações com dados geográficos, entre as quais: (1) mostrar as localizações das entidades do tipo A; (2) contar o número de ocorrências da entidade do tipo B a uma distância D da entidade do tipo C; (3) calcular a área e o perímetro de uma região geográfica. A respeito dessas operações e consultas, considere as seguintes afirmativas:
1. As operações (1) e (3) não exigem o armazenamento da topologia de polígonos.
2. Essas três operações são passíveis de serem realizadas com o SIG somente se houver o armazenamento da topologia de polígonos na estrutura de dados vetorial.
3. A única operação que exige o armazenamento da topologia de polígonos na estrutura de dados vetorial é a de número (2).
4. Se não houver o armazenamento da topologia de polígonos na estrutura de dados vetorial, nenhuma das operações pode ser realizada.
Assinale a alternativa correta.
Disciplina: Engenharia Cartográfica e de Agrimensura
Assunto: Geodésia Física
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
Na Geodésia Física, a determinação gravimétrica das ondulações do geoíde e do desvio da vertical é fundamental para os trabalhos geodésicos desenvolvidos na superfície terrestre pela Engenharia, nas suas mais diversas áreas.
Em relação a esse tema, é correto afirmar que a mais importante contribuição da fórmula de Stokes para a Geodésia é permitir a determinação do(a)
