Questão 141
ID 3548484

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

Em um projeto de sinalização, as representações bidimensional e tridimensional são utilizadas para diversas finalidades, como comunicar idéias, representar informações para fabricação de peças, controlar propostas mostrando eventuais problemas, entre outras. Acerca desse assunto, julgue os itens seguintes.

O rendering tridimensional possui finalidade equivalente à do leiaute bidimensional.
Alternativas da questão 3548484
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 142
ID 3548472

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

Os desenhos de objetos, edifícios, obras etc. em perspectiva são formas valiosas de representação, por mostrarem os objetos de uma maneira muito próxima à realidade. Em relação ao conhecimento de perspectivas, julgue os itens subseqüentes.

A perspectiva cavaleira geralmente é utilizada quando se deseja privilegiar uma das faces de um objeto, já que ela parte de uma das vistas ortogonais que mantém a sua verdadeira grandeza no desenho. A cavaleira é muito útil quando as faces laterais do objeto contêm curvas, porque, nesse caso, estas não sofrem deformações das perspectivas na representação.
Alternativas da questão 3548472
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 143
ID 3548454

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

Os desenhos de objetos, edifícios, obras etc. em perspectiva são formas valiosas de representação, por mostrarem os objetos de uma maneira muito próxima à realidade. Em relação ao conhecimento de perspectivas, julgue os itens subseqüentes.

A perspectiva isométrica difere da dimétrica e da trimétrica porque nela (isométrica) os três eixos axonométricos têm a mesma inclinação em relação ao quadro e todas as cotas são representadas na mesma escala, fazendo o mesmo ângulo de 120º entre si. Os coeficientes de redução das escalas dos eixos são iguais. Na perspectiva dimétrica, um dos eixos tem inclinação diferente dos outros e na trimétrica os três eixos estão inclinados diferentemente em relação ao quadro.
Alternativas da questão 3548454
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 144
ID 3548414

Disciplina: Arquitetura

Assunto: NBR 17006 - Desenho Técnico - Requisitos para Representação dos Métodos de Projeção

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

No Brasil, é definido em norma específica que a representação dos objetos por meio das vistas ortográficas é obtida com o sólido posicionado no 1.º ou no 3.º diedros.
Alternativas da questão 3548414
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 145
ID 3548406

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

Os desenhos de cortes são utilizados como auxiliares valiosos quando é necessário mostrar uma parte interna de um objeto. Acerca desse assunto, julgue os itens a seguir.

Na representação de um projeto arquitetônico, um corte transversal é um desenho que mostra o resultado de um corte da edificação por um plano vertical que passa ao longo da sua maior dimensão, ou seja, o que costuma ser o comprimento.
Alternativas da questão 3548406
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 146
ID 3548400

Disciplina: Arquitetura

Assunto: NBR 17006 - Desenho Técnico - Requisitos para Representação dos Métodos de Projeção

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Considere que a figura abaixo mostra um objeto representado pelas suas vistas ortográficas de frente, superior e lateral esquerda, além de uma perspectiva isométrica. Nessa situação, pela posição das vistas, é correto afirmar que o objeto está situado no 3.º diedro de projeção.
Alternativas da questão 3548400
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 147
ID 3548397

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

Os desenhos de objetos, edifícios, obras etc. em perspectiva são formas valiosas de representação, por mostrarem os objetos de uma maneira muito próxima à realidade. Em relação ao conhecimento de perspectivas, julgue os itens subseqüentes.

As perspectivas cilíndricas ou paralelas são, em última instância, perspectivas cujos três pontos de fuga encontramse no infinito. Nessas perspectivas, todas as arestas paralelas entre si em um objeto real são, forçosamente, paralelas no desenho.
Alternativas da questão 3548397
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 148
ID 3548390

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

Considerando que a um desenhista são fundamentais a leitura e a interpretação dos desenhos técnicos, julgue o seguinte item.

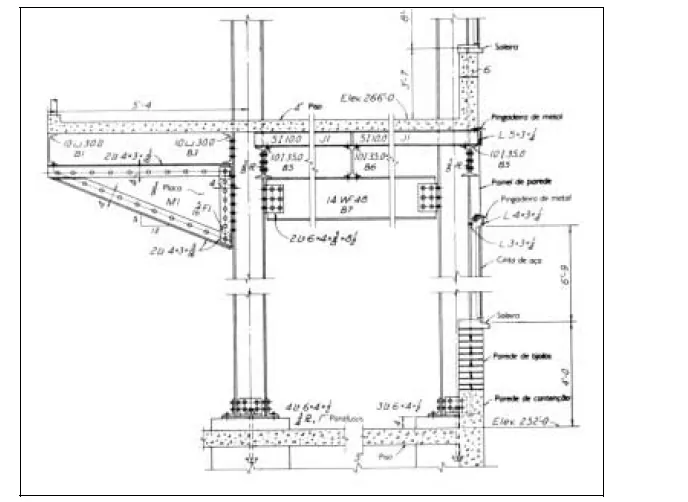

A figura abaixo mostra um corte assimétrico-transverso que passa por uma estrutura de aço que apoia uma laje de concreto que termina em balanço (projetando-se para fora dos apoios da estrutura principal). Esse balanço, por sua vez, está apoiado em um perfil de aço que corre sobre uma estrutura triangular.
Alternativas da questão 3548390
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 149
ID 3548382

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

As perspectivas realísticas com dois pontos de fuga, largamente utilizadas na propaganda para a venda de edifícios de apartamentos, são perspectivas cônicas executadas a partir das plantas baixas fornecidas pelos arquitetos. De acordo com o conhecimento da técnica de execução dessas perspectivas, julgue o item abaixo.

A preparação para o traçado de uma perspectiva com três pontos de fuga pode ser corretamente executada da forma a seguir: definição de um vértice ou um ponto da planta baixa como a referência das alturas em VG na perspectiva; colocação da planta baixa inclinada em relação a uma linha que define o plano do quadro; traçado da linha do horizonte que receberá os pontos de fuga; determinação dos pontos de fuga sobre a linha do horizonte partindo das laterais da planta baixa; definição da distância e posição do observador em relação à planta baixa.

A partir dessa preparação, é possível iniciar o traçado das visuais que ligam o observador aos vértices da planta baixa e demais procedimentos para desenhar, completar e detalhar a perspectiva.
Alternativas da questão 3548382
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 150
ID 3548299

Disciplina: Arquitetura

Assunto: NBR 10068 - Folha de Desenho - Leiaute e Dimensões

Ano: 2006 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas do Norte do Brasil S.A.

Segundo a norma técnica brasileira, nos formatos de papel série A, a especificação A0 corresponde à:
Alternativas da questão 3548299
- Alternativa A:
  área definida pelo quadro da margem medindo 1,00 m²;
- Alternativa B:
  medida horizontal de limite do papel de 1,00 m;
- Alternativa C:
  área com metade das medidas do formato A1;
- Alternativa D:
  medida vertical de quadro de margem de 1,00 m;
- Alternativa E:
  área definida pelo limite do papel medindo 1,00 m²;
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 151
ID 3548200

Disciplina: Arquitetura

Assunto: NBR 10068 - Folha de Desenho - Leiaute e Dimensões

Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

Segundo a norma ABNT NBR 10068/1987, os formatos de folha série "A" são considerados os principais para desenho técnico. As dimensões corretas do formato A2 são:
Alternativas da questão 3548200
- Alternativa A:
  210x297mm.
- Alternativa B:
  594x841mm.
- Alternativa C:
  420x594mm.
- Alternativa D:
  660x960mm.
- Alternativa E:
  297x420mm.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 152
ID 3548190

Disciplina: Arquitetura

Assunto: BIM (Building Information Modeling)

Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

As melhorias tecnológicas ligadas aos processos de construção, estão em constante evolução, passando desde os desenhos desenvolvidos em lápis e papel, até as representações virtuais tridimensionais com a inclusão de sistemas complexos de produção e desenvolvimento dos projetos. A indústria da construção tem direcionado sua atenção para o BIM (building information modeling), em português, Modelagem de Informação da Construção, como uma norma forma de pensar e executar projetos.
Analise as afirmativas a seguir: Assinale a alternativa que assinala as afirmações verdadeiras a respeito do BIM:
I - além das três dimensões da modelagem geométrica espacial é possível atribuir novas dimensões, como 4D e 5D.
II - BIM é um programa de computador CAD.
III - produz um modelo virtual que abrange não apenas a geometria da forma arquitetônica, mas um amplo conjunto de informações sobre os diversos elementos que compõem uma edificação.
IV - BIM é um conjunto de modelos e processos para gerenciar a base do projeto de construção e os dados do projeto ao longo do ciclo de vida da construção.
Estão corretas, apenas:
Alternativas da questão 3548190
- Alternativa A:
  I e III.
- Alternativa B:
  I e IV .
- Alternativa C:
  I, II e III.
- Alternativa D:
  I, III e IV.
- Alternativa E:
  II, III e IV.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 153
ID 3548177

Disciplina: Arquitetura

Assunto: Layout

Ano: 2019 Banca: COSEAC Órgão: Universidade Federal Fluminense

A criação de um espaço harmonioso para a composição dos elementos de um layout depende primeiramente da proporção entre os lados desta área retangular e secundariamente das áreas de diagramação delimitadas dentro deste espaço.
A forma mais harmoniosa de criar este espaço é alcançada por meio do princípio:
Alternativas da questão 3548177
- Alternativa A:
  da Proporção Equilibrada.
- Alternativa B:
  do Retângulo Dinâmico.
- Alternativa C:
  de Vitrúvio.
- Alternativa D:
  do Retângulo Estático.
- Alternativa E:
  de Fibonacci.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 154
ID 3548172

Disciplina: Arquitetura

Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas

Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

Quais das linhas abaixo representam contornos não visíveis?
I. − ∙ ─ ∙ ─ ∙ ─ ∙ ─ ∙ ─ Traço e ponto estreito.
II. − − − − − − − − − Tracejada estreita.
III. − ∙ − ∙ − ∙ − ∙ − ∙ Traço e ponto largo.
IV. − − − − − − − − − Tracejada larga.
V. ------------------------ Contínua estreita.
Estão corretos apenas:
Alternativas da questão 3548172
- Alternativa A:
  I e II.
- Alternativa B:
  I e III.
- Alternativa C:
  II e IV.
- Alternativa D:
  II e V.
- Alternativa E:
  IV e V.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 155
ID 3548152

Disciplina: Arquitetura

Assunto: NBR 10068 - Folha de Desenho - Leiaute e Dimensões

Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

Segundo a norma, o carimbo inferior direito das folhas de desenho deve ser reservado à legenda de titulação e numeração dos desenhos.
São consideradas informações básicas, que não devem deixar de consta na legenda:
Alternativas da questão 3548152
- Alternativa A:
  identificação do profissional responsável; escalas; área do terreno.
- Alternativa B:
  data; número de dobras da página, indicação de revisão.
- Alternativa C:
  escalas; endereço do edifício; autoria do desenho.
- Alternativa D:
  identificação do cliente; título do desenho; escalas.
- Alternativa E:
  legenda de texturas dos materiais; escalas; tamanho da folha.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 156
ID 3548146

Disciplina: Arquitetura

Assunto: Análise Projetual

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Serviço Federal de Processamento de Dados

O desenvolvimento do projeto de um sítio prevê uma fase inicial de planejamento em que os objetivos e o público-alvo do sejam definidos, assim como a abrangência do conteúdo, os recursos tecnológicos envolvidos, as etapas do desenvolvimento, entre outros aspectos. Acerca do planejamento de um sítio, julgue os itens a seguir.

A análise dos concorrentes e similares é uma das etapas do desenvolvimento de um sítio e serve, entre outros aspectos, para encorajar os designers a procurar soluções alternativas.
Alternativas da questão 3548146
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 157
ID 3548084

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Educação do Distrito Federal

Internet: <www.desenho.com.br> (com adaptações).

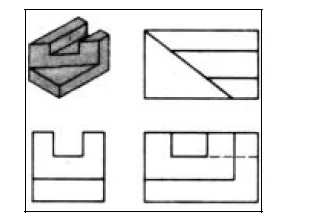

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

De acordo com as vistas do objeto representado, a perspectiva que o representa corretamente é a (B).
Alternativas da questão 3548084
- Alternativa :
  Certo
- Alternativa :
  Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 158
ID 3548083

Disciplina: Arquitetura

Assunto: Antiguidade

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Educação do Distrito Federal

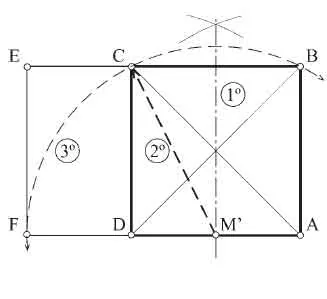

A partir da construção mostrada na figura acima e com relação ao retângulo áureo, julgue os itens seguintes.

O retângulo áureo exerceu grande influência na arquitetura grega. Um exemplo dessa influência são as proporções do Partenon.
Alternativas da questão 3548083
- Alternativa :
  Certo
- Alternativa :
  Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 159
ID 3548082

Disciplina: Arquitetura

Assunto: Perspectivas

Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Educação do Distrito Federal

Internet: <www.desenho.com.br> (com adaptações).
Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

A medida dos ângulos na perspectiva (A) indica que as perspectivas são dimétricas, no sistema axonométrico ortogonal.
Alternativas da questão 3548082
- Alternativa :
  Certo
- Alternativa :
  Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 160
ID 3547988

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Embasa - Empresa Baiana de Águas e Saneamento

Com base na figura acima e nos conceitos referentes a desenho técnico, julgue os itens subsequentes.

A vista A mostrada na figura corresponde à vista da parte inferior da peça.
Alternativas da questão 3547988
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Arquitetura

Continue estudando na plataforma
