Ao escolher a escala para um desenho técnico, qual fator deve ser considerado?
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2024 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Concórdia
Assinale a alternativa que indica corretamente todos os instrumentos necessários para a realização de desenho técnico à mão livre.
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2024 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Brasília de Minas
De acordo com a NBR 8403, que dispõe sobre a aplicação, tipos e largura das linhas utilizadas no desenho técnico, qual o tipo de linha utilizado para representar detalhes situados antes do plano de corte?
Disciplina: Arquitetura
Assunto: Perspectivas
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

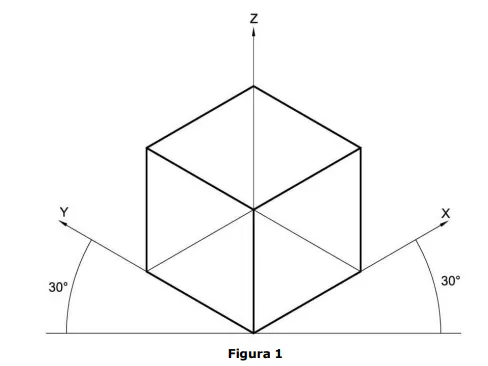

A perspectiva é um modo de representação gráfica fundamental no design de produtos, pois permite representar objetos em três dimensões, facilita a visualização espacial, ajuda a comunicar ideias com clareza e melhora a compreensão do design, essencial para a interpretação e para o fluxo de projeto. Considerando o exposto, analise a Figura 1 abaixo:
É correto afirmar que a Figura 1 apresenta a perspectiva do tipo:
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2024 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Brasília de Minas
Analise as linhas a seguir.
De acordo com a NBR 8403 (ABNT), as linhas discriminadas são utilizadas para as seguintes aplicações, respectivamente:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2024 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Brasília de Minas
Qual o principal objetivo do desenho técnico?
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
A representação tridimensional, no desenho técnico, obedece a regras geométricas específicas. No desenho isométrico, os eixos formam entre si ângulos de:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Os sistemas de projeção ortográfica definem a posição relativa das vistas no desenho técnico. No sistema de projeção em 1º diedro, a vista:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
As perspectivas oblíquas são utilizadas para facilitar a visualização de objetos técnicos. Na perspectiva cavaleira padrão, o eixo recuado é desenhado com:
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
A padronização dos tipos de linhas é essencial para a correta leitura dos desenhos técnicos. Nesse contexto, a linha tracejada, em desenho técnico, representa:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Em muitos casos, a representação externa de um objeto não é suficiente para compreender sua geometria interna. Assim, a principal finalidade do corte, em desenho técnico, é:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A tabela a seguir resume as características apresentadas pelas vistas de um plano de linhas de navio.
Vista do desenho de linhas | Modo de representar as linhas do navio | ||
Linhas d'água | Linhas do alto | Linhas de balizas | |
Plano de balizas | Retas | X | Y |
Plano de linhas d'água | Verdadeira grandeza | Z | Retas |
Plano de linhas do alto | W | Verdadeira grandeza | Retas |
Os modos de representar as linhas do navio, nas posições X, Y, Z e W, são, respectivamente,
Disciplina: Arquitetura
Assunto: NBR 10068 - Folha de Desenho - Leiaute e Dimensões
Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Para se fazer um desenho do perfil de um navio cujo comprimento total é de 150 m, em uma escala de 1:200, o menor tamanho de papel necessário é o
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil
Quando existe sobreposição de linhas num desenho, apenas uma delas pode ser representada. Assim, assinale a opção que apresenta a maior precedência representativa.
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

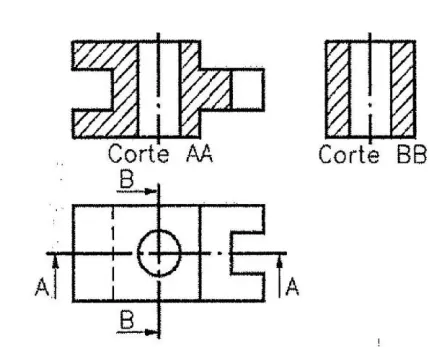

Analise as vistas ortográficas na figura abaixo e assinale a opção correta.
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
No contexto do projeto naval, os desenhos técnicos podem ser classificados conforme sua finalidade (arranjo geral, detalhamento, diagramas e representações hidrostáticas). Com base nisso, pode-se afirmar que os desenhos de:
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Em um desenho de Arranjo Geral (GA) de uma embarcação, deseja-se representar, de forma adequada, a altura livre (pé-direito), a posição vertical de equipamentos e as plataformas em relação ao fundo e ao convés. A representação gráfi ca indicada para esse fi m é o(a):
Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil
Em desenho técnico, para representar modelos com elementos circulares e arredondados em perspectiva isométrica, é importante conhecer o traçado da perspectiva isométrica do círculo e dos sólidos de revolução. Na representação da perspectiva isométrica do círculo e do cilindro, parte-se da perspectiva isométrica, respectivamente:
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil
Em desenho técnico existe a necessidade de utilizar tipos de linhas diferentes de acordo com o elemento a ser representado. Assinale a opção que indica corretamente os tipos de linha e sua aplicação, de acordo com a norma ISO128:1982.
Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Em um desenho técnico naval (vista ortográfica), deseja-se representar arestas visíveis, arestas não visíveis e eixos/linhas de centro de um conjunto. De acordo com a padronização de tipos de linhas adotada nas normas ABNT aplicáveis ao desenho técnico, deve-se utilizar, respectivamente:
