Questão 985588

Engenharia Civil · 2019

Questão

ID 985588

Disciplina: Engenharia Civil

Assunto: Terraplenagem

Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Guaratinguetá

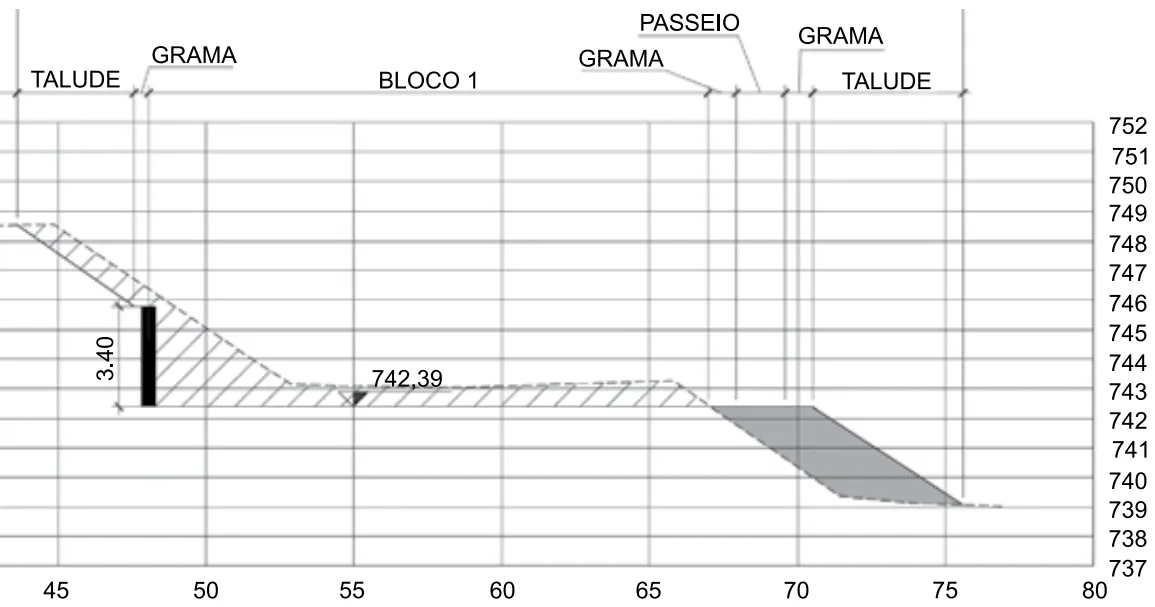

Na implantação de uma obra, foram elaboradas seções de terraplenagem como a apresentada na figura a seguir.

Com base na leitura desse desenho, pode-se afirmar corretamente que

Alternativa A:
no trecho abrangido pela seção, a planta de manchas mostrará predominância de área em aterro sobre área em corte.
Alternativa B:
se a linha tracejada corresponde ao perfil do terreno existente, o hachurado corresponde a áreas a serem cortadas, e o cinza, a áreas aterradas.
Alternativa C:
o talude de aterro está confinado por um muro de arrimo, o que pode ser considerado uma boa opção de projeto, devido à maior facilidade de execução.
Alternativa D:
o muro de arrimo é representado com suas fundações e na espessura final requerida.
Alternativa E:
estão indicadas canaletas de drenagem e caimentos da plataforma terraplenada, como forma de garantir a estabilidade do terreno.
