A Figura 1 abaixo ilustra um pórtico isostático plano. A partir das considerações a seguir, assinale a alternativa que expressa corretamente a característica do esforço interno de cisalhamento na barra AC. Figura 1 – Pórtico isostático plano Todas as ligações são perfeitamente rígidas. Os apoios nos nós A e B são respectivamente do 2º e do 1º gênero. O comprimento das barras é: AC= 4,0 m; CD= 4,0 m e DB= 2,0 m. Os esforços externos devem ser calculados considerando a seguinte convenção de sinais: forças em x positivas para a direita, forças em y positivas para cima e momentos positivos no sentido anti-horário.

O esforço interno de cisalhamento na barra AC é constante e igual a +20 kN.

O esforço interno de cisalhamento na barra AC é constante e igual a -20 kN.

O esforço interno de cisalhamento na barra AC é representado por uma parábola que inicia em +60 kN no nó A e se encerra em 0 kN no nó C.

O esforço interno de cisalhamento na barra AC é representado por uma reta que inicia em +120 kN no nó A e se encerra em 0 kN no nó C.

O esforço interno de cisalhamento na barra AC é representado por uma parábola que inicia em +240 kN no nó A e se encerra em 0 kN no nó C.

Questão 952372 de Engenharia Civil - FUNDATEC 2023

Questão

ID 952372

Disciplina: Engenharia Civil

Assuntos: Pórticos, Quadros e Arcos

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Campo Bom

A Figura 1 abaixo ilustra um pórtico isostático plano. A partir das considerações a seguir, assinale a alternativa que expressa corretamente a característica do esforço interno de cisalhamento na barra AC.

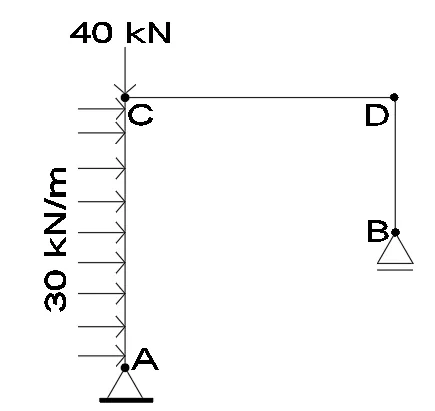

Figura 1 – Pórtico isostático plano

Todas as ligações são perfeitamente rígidas.
Os apoios nos nós A e B são respectivamente do 2º e do 1º gênero.
O comprimento das barras é: AC= 4,0 m; CD= 4,0 m e DB= 2,0 m.
Os esforços externos devem ser calculados considerando a seguinte convenção de sinais: forças em x positivas para a direita, forças em y positivas para cima e momentos positivos no sentido anti-horário.

Alternativa A:
O esforço interno de cisalhamento na barra AC é constante e igual a +20 kN.
Alternativa B:
O esforço interno de cisalhamento na barra AC é constante e igual a -20 kN.
Alternativa C:
O esforço interno de cisalhamento na barra AC é representado por uma parábola que inicia em +60 kN no nó A e se encerra em 0 kN no nó C.
Alternativa D:
O esforço interno de cisalhamento na barra AC é representado por uma reta que inicia em +120 kN no nó A e se encerra em 0 kN no nó C.
Alternativa E:
O esforço interno de cisalhamento na barra AC é representado por uma parábola que inicia em +240 kN no nó A e se encerra em 0 kN no nó C.
