Questão
ID 928253Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2020 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Bagé
A questão 36 baseia-se na Figura 4, que mostra um Diagrama Entidade Relacionamento (DER), notação de relacionamento conhecida usualmente no mercado da informática como "Pé de galinha" (Crow's Foot). Nesse DER, o cursor do mouse encontra-se sobre o local apontado pela seta nº 1. A partir desse DER, serão criadas as tabelas relacionais correspondentes em um Sistema Gerenciador de Banco de Dados (SGBD), respeitando-se, rigorosamente, os nomes de entidade e atributos, tipos de dados, relacionamentos, cardinalidades e as integridades de identidade e referencial constantes nessa Figura.

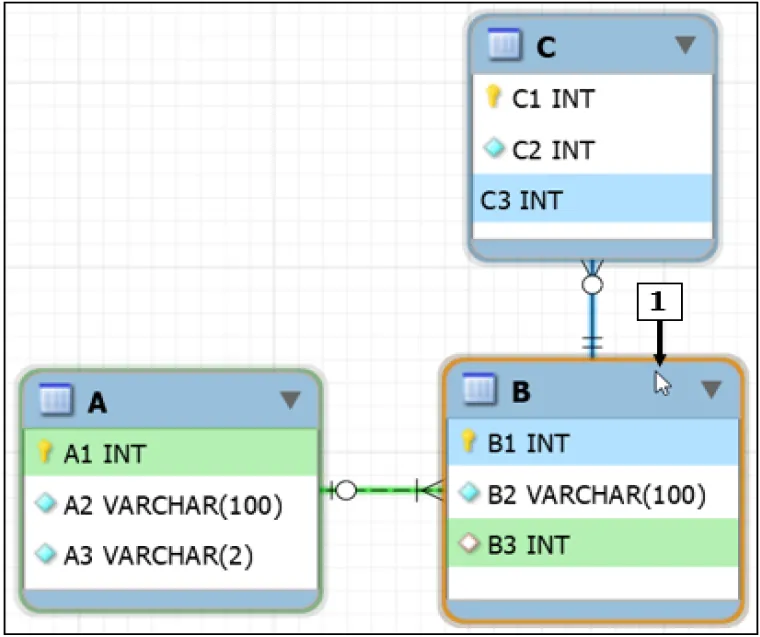

Figura 4 - DER
A partir do DER mostrado na Figura 4, serão criadas as tabelas relacionais correspondentes em um SGBD. Para isso, basta executar, nesse SGBD, a seguinte declaração, em SQL padrão:
I.
CREATE TABLE à ( A1 INT NOT NULL, A2 VARCHAR(100) NOT NULL, A3 VARCHAR(2) NOT NULL, PRIMARY KEY (Al) ); |
II.
CREATE TABLE B ( B1 INT NOT NULL, B2 VARCHAR(100) NOT NULL, B3 INT NULL, PRIMARY KEY (B1), FOREIGN KEY (B3) REFERENCES A (A1) ); |
III.
CREATE TABLE C ( C1 INT NOT NULL, C2 INT NOT NULL, C3 INT NOT NULL, PRIMARY KEY (C1, C3), FOREIGN KEY (C3) REFERENCES B (B1) ); |
Quais estão corretas?
