Questão
ID 92548Disciplina: Física
Assuntos: Circuitos Elétricos e Leis de Kirchhoff, Potência e Energia Elétrica, Resistores e Leis de Ohm
Ano: 2024 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira
CIÊNCIAS DA NATUREZA E SUAS TECNOLOGIAS

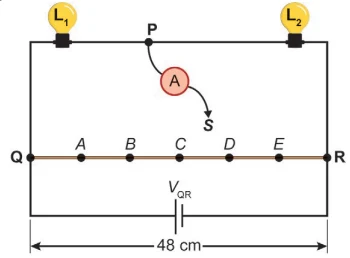

Uma caixa decorativa utiliza duas pequenas lâmpadas, L1 (6 V – 9 W) e L2 (12 V – 18 W), ligadas em série a uma bateria de tensão VQR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito.
Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?
