Questão 923766

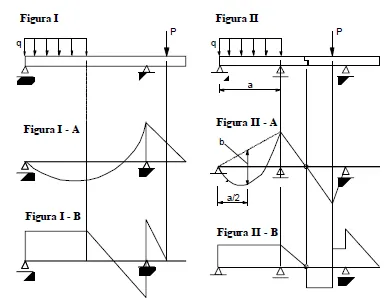

Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.

O valor do comprimento b na figura II-A, em unidades de momento fletor, é igual a
