Questão 923755

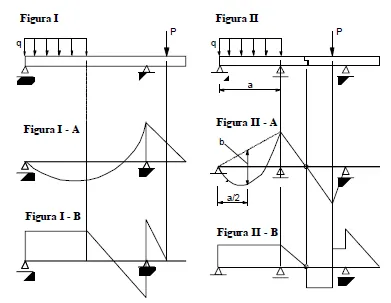

Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.

A figura II-B apresenta, esquematicamente, a forma correta do diagrama de esforços cortantes da viga da figura II.
