Questão
ID 92364Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Sertão Pernambucano

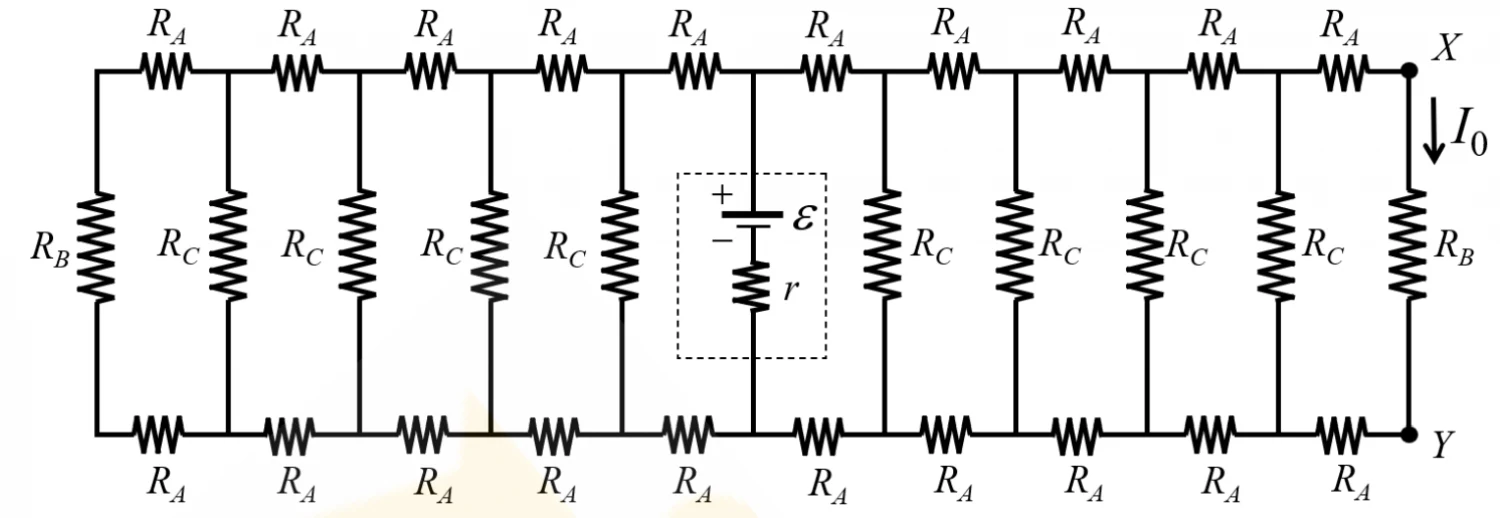

O circuito abaixo é constituído por resistores cujas resistências elétricas são 𝑅𝐴 = 1,0 Ω, 𝑅𝐵 = 2,0 Ω e 𝑅𝐶 = 4,0 Ω. Existe uma bateria no centro do circuito com força eletromotriz 𝜀 = 12,0 V e resistência interna 𝑟 = 0,50 Ω. Determine a intensidade da corrente elétrica 𝐼0, em ampères, no trecho 𝑋𝑌 do circuito.
