Questão 91157 de Física - INEP 2017

Questão

ID 91157

Disciplina: Física

Assuntos: Capacitância, Circuitos Elétricos e Leis de Kirchhoff

Ano: 2017 Banca: INEP - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

Os circuitos RLC têm muitas aplicações práticas. Nos circuitos sintonizadores de rádios, por exemplo, a antena capta os sinais alternados de várias rádios, em frequências diferentes, e o circuito ressonante seleciona apenas a faixa de frequência correspondente à emissora desejada.

O comportamento ressonante está relacionado ao sinal das reatâncias na condição X_L=X_C.

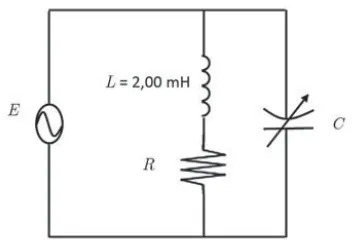

No circuito mostrado na figura a seguir, a sintonia é feita por meio do capacitor de capacitância variável C.

Considerando as condições do circuito apresentado, para sintonizar uma estação de rádio que opera na frequência de 1 000 kHz, é correto afirmar que

Alternativa A:
as correntes elétricas que percorrem os ramos do capacitor e da bobina devem estar em fase e apresentar magnitudes iguais.
Alternativa B:
a energia armazenada no campo magnético da bobina deve ser transferida para o capacitor.
Alternativa C:
o valor da capacitância de C deve ser aproximadamente igual a 12,7 pF.
Alternativa D:
os valores das reatâncias X_L e X_C devem ser aproximadamente iguais a 251 kΩ.
Alternativa E:
quanto maior o valor da resistência R, maior será a seletividade de frequências do circuito.
