Questão 903813

O atrito é um fenômeno que se manifesta sempre que existe a tendência de movimento entre superfícies em contato. Esse atrito pode ser do tipo estático, cujo coeficiente é μe ou do tipo dinâmico, cujo coeficiente é μk. (μe > μk).

Como sabemos, a força de atrito se opõe sempre a qualquer tendência de movimento e é calculada por Fat = μN, onde N é a reação normal.

Pensando sobre o assunto, um professor propôs a seu aluno que explicasse o seguinte desafio: “Um caixote de massa 4,00 Kg, está apoiado sobre uma superfície plana, horizontal, cujos coeficientes de atrito valem, respectivamente, μe = 0,40 e μk = 0,25, numa região onde g = 10 m/s2.

Caso esse caixote seja empurrado para frente com uma força de intensidade 12,0 N, paralela ao plano, sofrerá uma força de atrito de intensidade 16,0 N em sentido oposto à tendência de movimento, implicando uma resultante, também paralela ao plano, de intensidade 4,0 N, em sentido oposto ao empurrão. Em suma: o caixote será empurrado em um sentido, mas entrará em movimento no sentido oposto.”

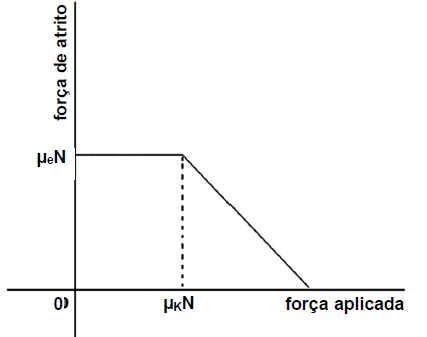

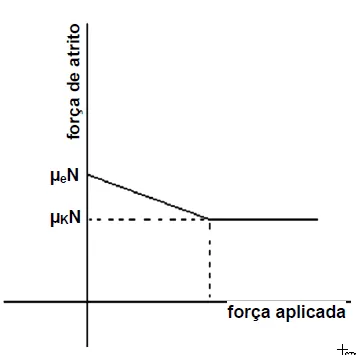

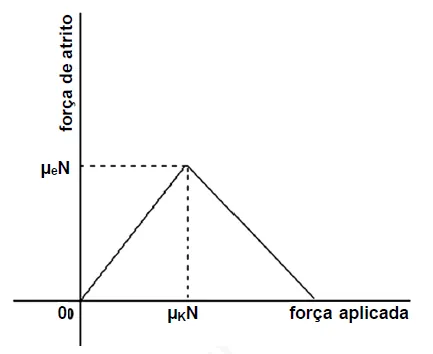

Em sua explicação sobre o erro existente no desafio proposto, o aluno elaborou um gráfico que apresenta o real comportamento da força de atrito, em função da força aplicada ao corpo. Assinale, entre os gráficos abaixo, aquele que apresenta a explicação correta do fenômeno.
