Questão
ID 89613Disciplina: Física
Assuntos: Calor Latente, Teorema de Stevin
Ano: 2014 Banca: INEP - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

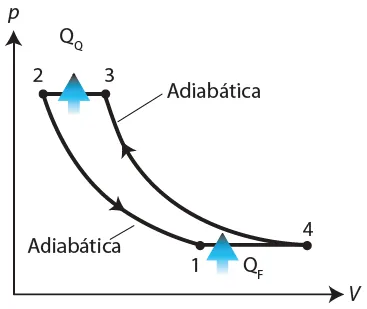

O cotidiano é repleto de máquinas térmicas: automóveis com motor de combustão interna, aparelhos de ar condicionado e refrigeradores. A figura abaixo representa o diagrama pV de uma máquina térmica que opera segundo o ciclo de Brayton.
KNIGHT, R. D. Física 2: uma abordagem estratégica. Porto Alegre: Bookman, 2009. p. 580
Considerando o diagrama pV representado na figura, avalie as afirmações abaixo.
I. A área da região delimitada pela curva da figura é igual ao trabalho realizado sobre o gás para extrair calor (QF) de um reservatório frio e rejeitar uma quantidade maior de calor (QQ) para o reservatório quente.
II. O gás deve sofrer uma expansão adiabática no processo de 2 para 1 para que sua temperatura fique abaixo da temperatura do reservatório frio.
III. O gás deve sofrer uma compressão adiabática no processo de 4 para 3 para que sua temperatura fique acima da temperatura do reservatório quente.
É correto o que se afirma em
