Questão
ID 89365Disciplina: Física
Assuntos: Circuitos Elétricos e Leis de Kirchhoff, Geradores e Receptores Reais, Instrumentos de Medida
Ano: 2014 Banca: INEP - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

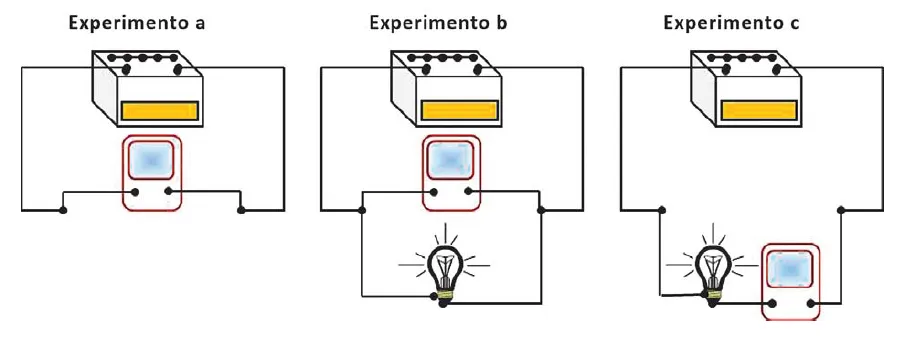

Com o objetivo de estudar algumas características de uma bateria, realizaram-se alguns experimentos (a, b e c) de medidas de variáveis elétricas, utilizando-se uma lâmpada e um multímetro digital, no modo amperímetro ou no modo voltímetro.

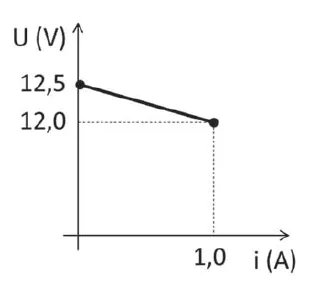

Ao utilizar o multímetro no modo adequado para cada experimento, foi possível construir, com as suas indicações, o seguinte gráfico de voltagem (V) versus intensidade de corrente elétrica (i) para a bateria em questão.
Com base nos experimentos descritos e usando as informações do gráfico, avalie as afirmações a seguir.
I. A resistência interna da bateria é de 0,5 Ω.
II. A bateria pode fornecer uma potência máxima de 10 W.
III. Nos experimentos A e C, o multímetro foi utilizado no modo voltímetro.
É correto o que se afirma em
