Questão 876657

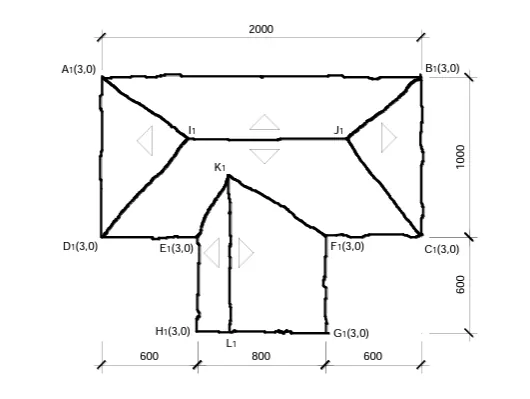

INSTRUÇÃO: Considere o diagrama de telhado mostrado no esboço abaixo, em projeção horizontal, no qual estão representadas as projeções cotadas, para responder às questões 57 e 58.

Sabe-se que:

1. os planos de cada água desse telhado têm declividades diferentes:

o ABJI = 100%

o BCJ = 80%

o CDIJ = 63%

o ADI = 71%

o EHLK = 125%

o FGLK = 40%

1. os beirais das águas são as retas horizontais AB, BC, CF, FG, HE, ED e DA de cota 3,0 m.
2. medidas horizontais em centímetros; níveis em metros.

Com base no desenho, o comprimento e o nível (cota) da cumeeira IJ valem, respectivamente:
