Questão
ID 876003Disciplina: Engenharia Civil
Assunto: Gráfico de Gantt ou Cronograma Físico
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Rio de Janeiro

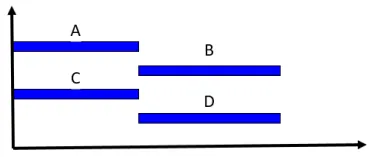

A seguir é apresentado um cronograma de barras (diagrama de Gantt) com quatro atividades nomeadas A, B, C e D. No eixo X está representada a duração das atividades em dias.
Considere que A e C; e B e D possuem a mesma duração, que B é sucessora de A e que C é predecessora de D.
O grafo que melhor representa o diagrama de barras supracitado é:
