Questão 875230

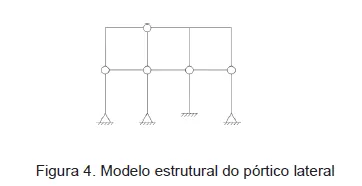

Um engenheiro foi contratado para verificar in loco uma edificação em ruína com muitas partes da sua estrutura faltando, salvo um pórtico lateral, conforme modelo estrutural apresentado na figura 4 a seguir, que talvez possa ser reaproveitado para a construção de um novo centro cultural.

Como havia a necessidade de uma resposta imediata e não havia programa de cálculo estrutural disponível no momento, o engenheiro utilizou seus conhecimentos de hiperestática e do Método das Forças para resolver o problema e dar seu veredicto sobre o pórtico hiperestático. Sabendo-se que para utilizar o Método das Forças é necessário escolher um Sistema Principal que seja isostático e estável, assinale, dentre os modelos apresentados a seguir, o que esquematiza o Sistema Principal com seus hiperestáticos adequados para a solução do problema.
