Questão 875224

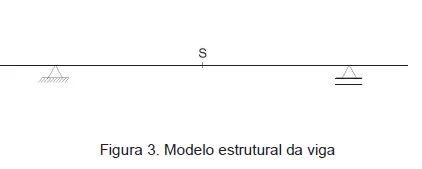

No laboratório de estruturas de uma universidade será construída uma ponte rolante para ajudar na confecção e realização dos ensaios de perícia. A viga por onde percorrerá o carro com guincho estará apoiada conforme modelo estrutural apresentado na figura 3 a seguir.

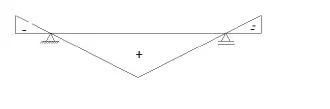

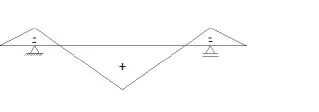

Para essa estrutura, deseja-se conhecer o efeito do momento fletor na seção S, situada no meio da viga da ponte rolante, quando o carro com guincho se mover ao longo dela toda. Nesse estudo, o desenho esquemático da linha de influência do momento fletor na seção S é o esquematizado na alternativa:
