Questão 871967

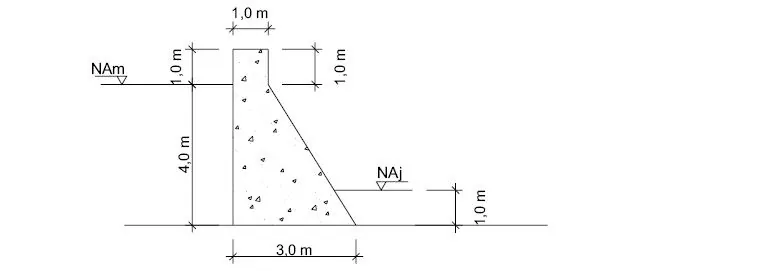

Em um cálculo de estabilidade de barragens como corpo rígido, devem-se determinar as forças atuantes. Para a barragem da figura abaixo, qual a resultante da subpressão (U) atuando na base, por metro da barragem? (O nível de água de montante (NAm) é de 4,0 m e de jusante (NAj) é de 1,0 m; considerar o peso específico da água igual a 1,0 tf/m³)
