Questão
ID 871592Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Um desenvolvedor deve criar um diagrama de classes UML que será, posteriormente, transformado em linhas de código de uma linguagem orientada a objetos. Esse diagrama deve conter três classes (Ab, Cd e Ef) e uma interface (Intf), além das seguintes relações:
• Cd é subclasse de Ab;
• Cd implementa Intf;
• Um objeto de Cd deve ser composto por, pelo menos, um objeto de Ef.

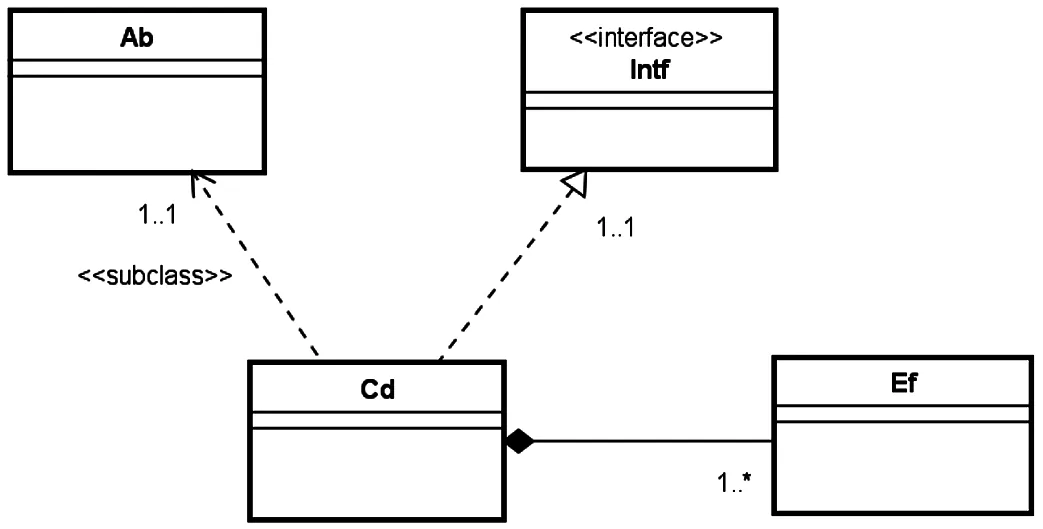

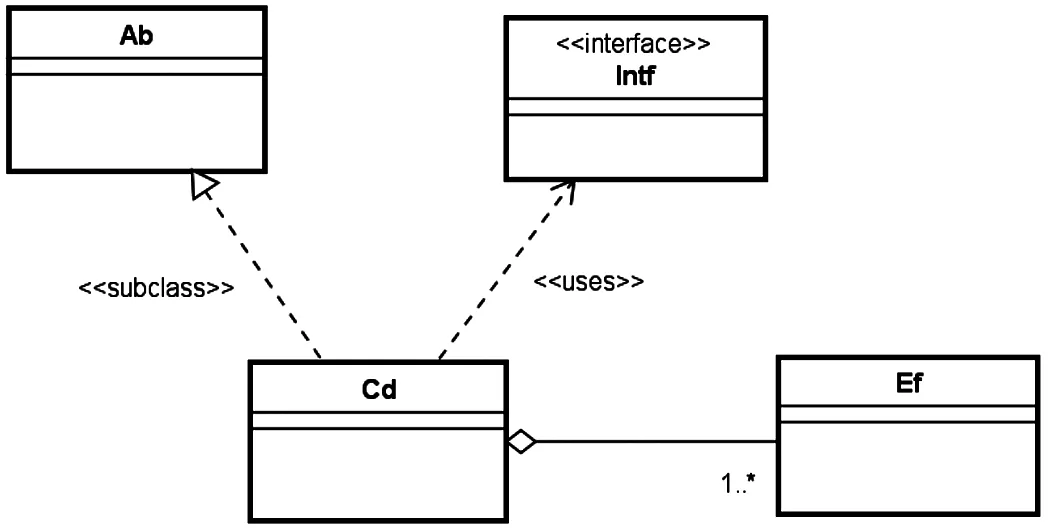

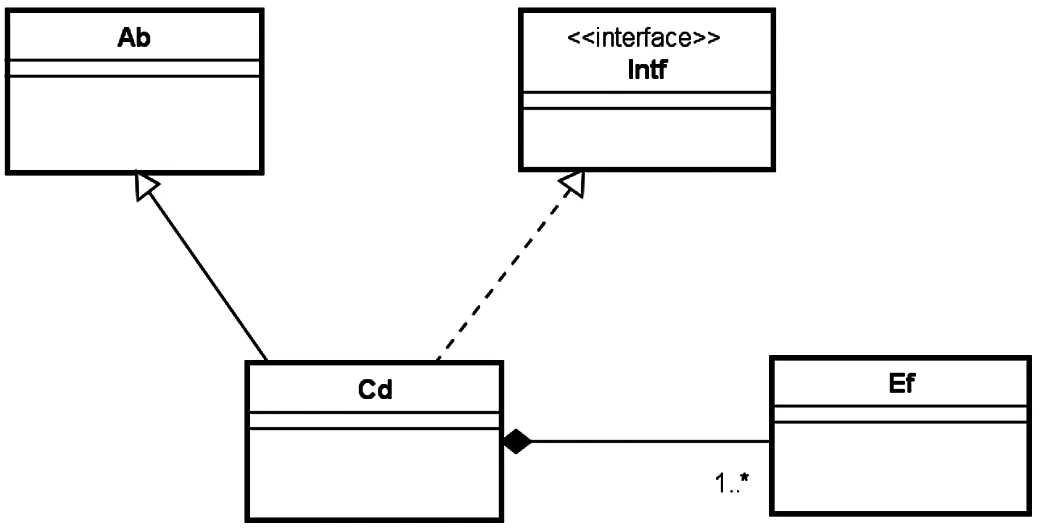

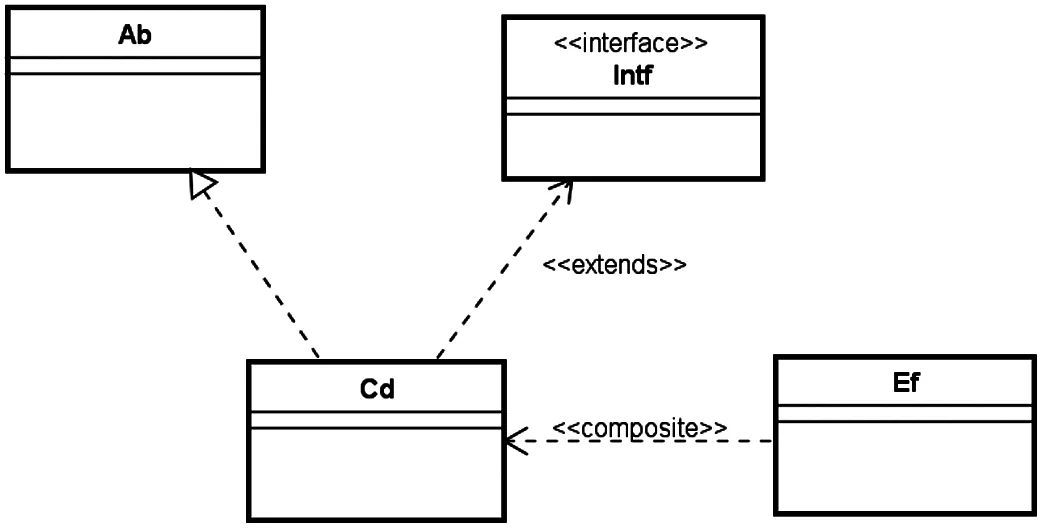

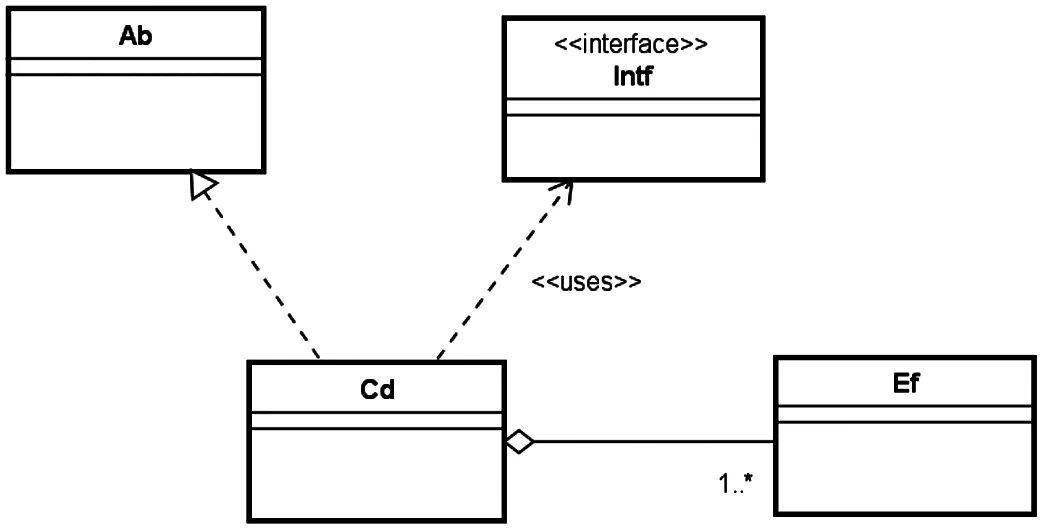

Qual diagrama atende às especificações apresentadas?
