Questão 871509

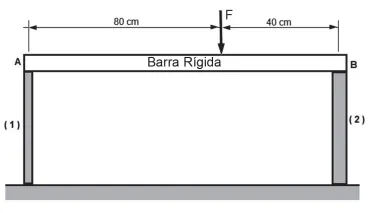

A estrutura mostrada na Figura é constituída por duas colunas, 1 e 2, sobre as quais é apoiada uma barra rígida AB. Considere uma carga concentrada, F, aplicada na posição indicada.

Considere ainda que a área da seção transversal da coluna 2 é igual ao dobro da área da coluna 1 e que as tensões normais compressivas nominais atuantes nas duas colunas são σ₁ e σ₂ .

A relação σ₁ /σ₂ vale
