Questão 871495

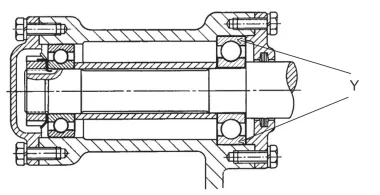

Para a representação de partes internas de peças tridimensionais, emprega-se a técnica de cortes transversais, como exemplificado no desenho técnico da Figura abaixo, que representa um arranjo de montagem de um conjunto mecânico.

Um elemento desse conjunto é apresentado em corte transversal e identificado pela letra Y.

Trata-se do seguinte elemento:
