Disciplina: Engenharia Civil

Assunto: Estabilidade de Sistemas Estruturais

Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

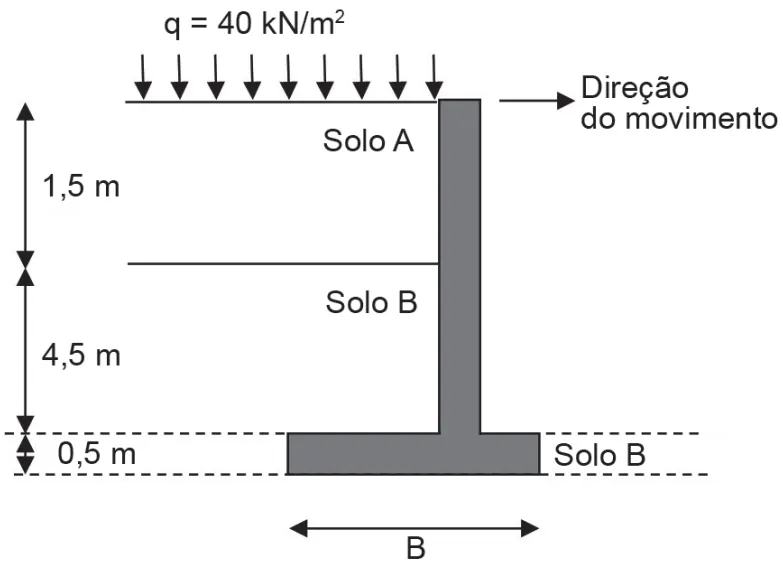

Desenho esquemático sem escala

Para a verificação da estabilidade do muro de arrimo, considerando-se a direção do movimento indicado na Figura acima, são analisados o deslizamento, o tombamento do muro, a tensão na base e a estabilidade global.

Considerando-se o muro indicado na Figura, o Fator de Segurança, quanto ao

Alternativa A:
tombamento, diminui devido à força de atrito ao longo contato do solo A, com o paramento vertical do muro de concreto.
Alternativa B:
tombamento, aumenta devido à sobrecarga q, aumentando o empuxo passivo.
Alternativa C:
tombamento, é calculado considerando-se o momento desestabilizante, devido ao empuxo ativo.
Alternativa D:
deslizamento, diminuirá, caso o valor da carga seja maior que 40 kN/m².
Alternativa E:
deslizamento, diminui com o aumento da base B, porque a resultante das tensões ficará fora do terço central.
