Questão
ID 871257Disciplina: Engenharia Mecânica
Assuntos: Elasticidade Linear, Plasticidade, Fratura, Fadiga e Flambagem
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Uma barra prismática de aço, com seção transversal quadrada de 6 cm de lado e comprimento L=180cm, é articulada em ambas as extremidades e está submetida a uma carga axial de compressão de cima para baixo.
|
|
|

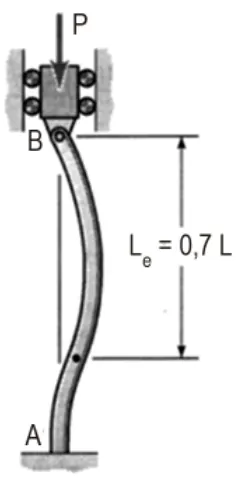

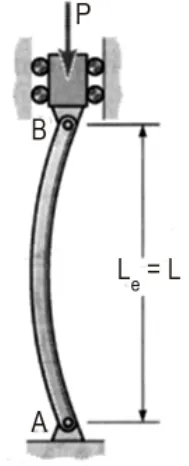

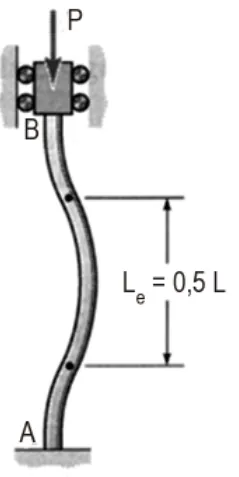

(a) Coluna com extremidades fixas por pinos, K = 1 | (b) Coluna com extremidades rígida (fixa) e fixa por pino, K = 0,7 | (c) Coluna com extremidades fixas (engastada), K = 0,5 |
Dado
\(P_{CRIT\ }=\ n^2\ x\ \left[\frac{\pi^2EI}{\left(L_e\right)^2}\right],\ n\ =\ 1,\ 2,\ 3...\)
Sendo de 230 MPa o limite de proporcionalidade do aço, e o seu módulo de elasticidade E=210GPa, qual a carga crítica de flambagem admissível, em kN, para um fator de segurança 2,0?
Considere que a estrutura não escoa antes de flambar no 1° modo de flambagem.
