Questão
ID 871251Disciplina: Engenharia Civil
Assunto: Tensões e Deformações em Solos
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

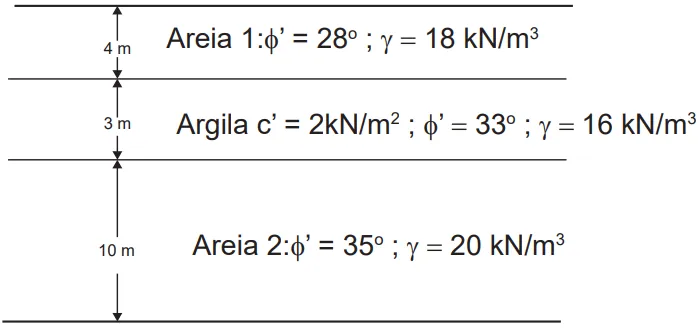

A Figura a seguir apresenta o perfil geotécnico (fora de escala) de um solo estratificado. Os coeficientes de empuxo desse perfil, utilizando-se as equações de Rankine, estão apresentados na Tabela a seguir.
Solo | ka | \(\sqrt{ka}\) | kp | \(\sqrt{kp}\) |
Areia 1 | 0,36 | 0,60 | 2,77 | 1,66 |
Argila | 0,29 | 0,54 | 3,39 | 1,84 |
Areia 2 | 0,27 | 0,52 | 3,69 | 1,92 |

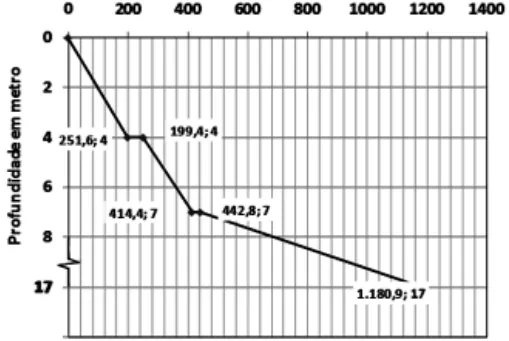

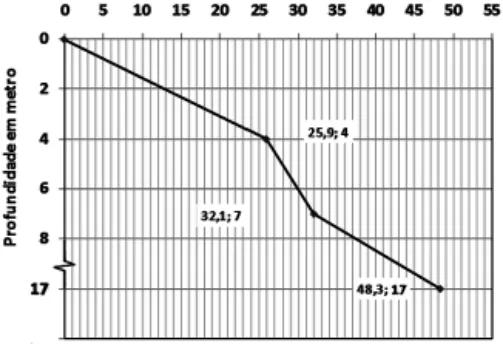

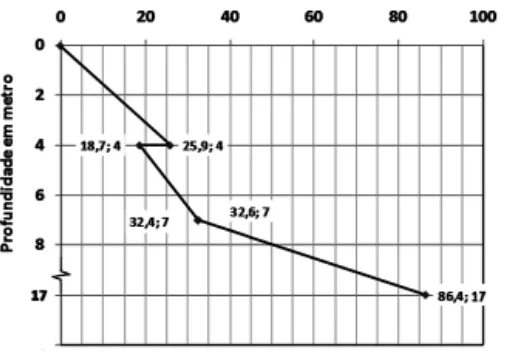

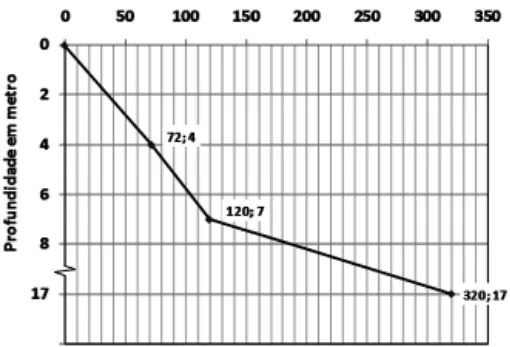

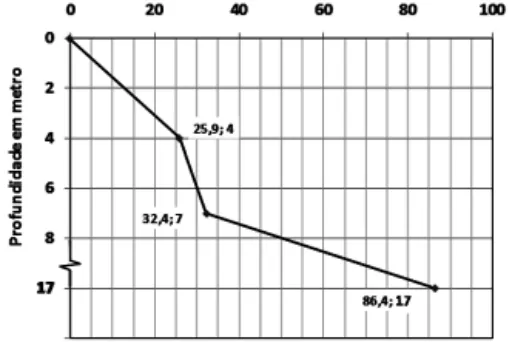

Qual das figuras a seguir representa o perfil das tensões horizontais necessárias para o cálculo do empuxo ativo?
