Questão 871124

Engenharia Mecânica · 2018

Questão

ID 871124

Disciplina: Engenharia Mecânica

Assunto: Motores de Combustão Interna

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

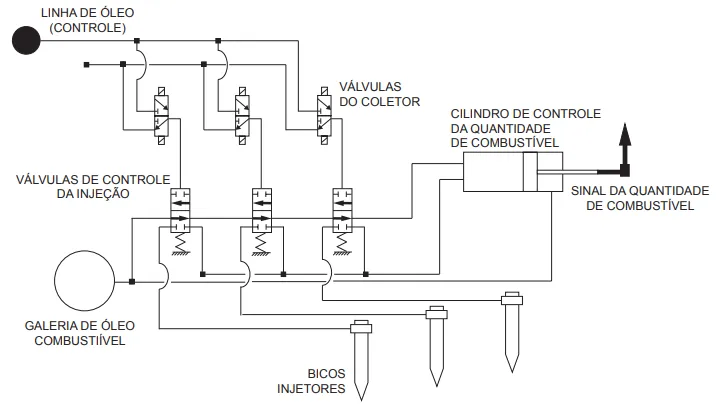

Motores navais modernos são equipados com sistemas de injeção eletrônica de combustível, como o exemplificado no diagrama abaixo.

O elemento denominado cilindro de controle da quantidade de combustível tem um êmbolo que, quando se desloca para a esquerda,

Alternativa A:
fornece combustível aos bicos injetores somente quando as válvulas de controle da injeção estão na posição mostrada na Figura.
Alternativa B:
fornece combustível aos bicos injetores somente quando as válvulas de controle da injeção estão em outra posição distinta da mostrada na Figura.
Alternativa C:
controla as válvulas do coletor, que acionam os bicos injetores.
Alternativa D:
controla as válvulas do coletor, que acionam as válvulas de controle da injeção.
Alternativa E:
corta o fornecimento de combustível para os bicos injetores e o direciona para as válvulas do coletor.
