Questão 871120

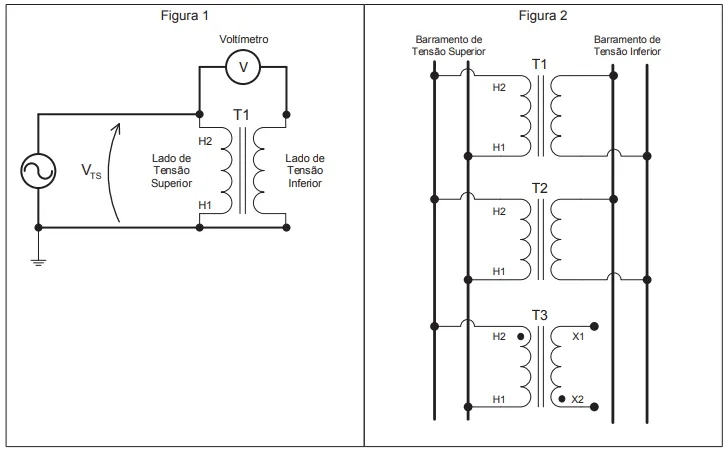

Deseja-se determinar a polaridade de três transformadores monofásicos, T1, T2 e T3, para operarem em paralelo. Ensaio em corrente alternada foi realizado para cada transformador, conforme o esquema elétrico apresentado abaixo na Figura 1. No ensaio do transformador T1, a tensão lida no voltímetro, V, foi menor que a tensão aplicada nos terminais de tensão superior, V_TS. A Figura 2 mostra os barramentos de tensão superior e inferior, aos quais os três transformadores serão conectados, com T1 e T2 já conectados, e a indicação da polaridade do transformador T3, que ainda não foi conectado.

De acordo com as informações apresentadas, as polaridades dos transformadores T1, T2 e T3 são, respectivamente:
