Questão
ID 871012Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

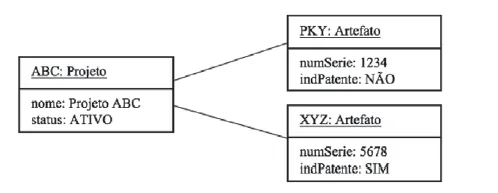

Um sistema deve controlar projetos de software, os quais podem ou não gerar artefatos. Para cada projeto, é necessário conhecer seu nome e status (ATIVO ou INATIVO). Deve-se saber, para cada artefato gerado pelo projeto, qual o seu número de série, além de um indicador de patente obtida (SIM ou NÃO). Na documentação desse projeto, foi apresentado o seguinte diagrama UML:
Qual o tipo de diagrama apresentado?
