Questão
ID 870961Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

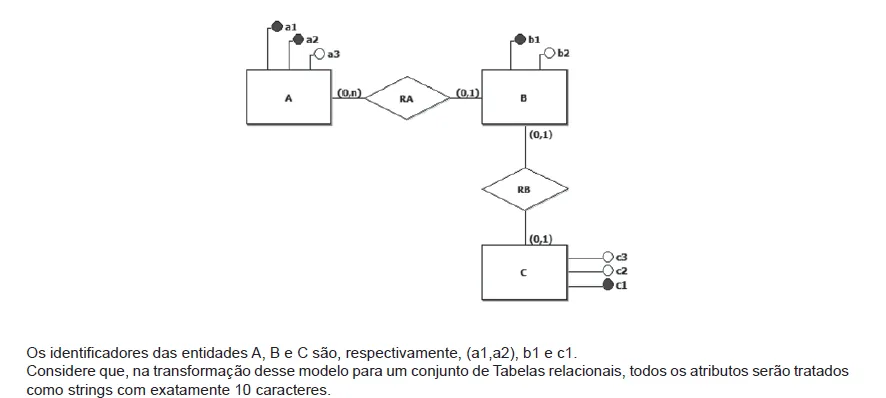

A Figura abaixo exibe um modelo E-R.

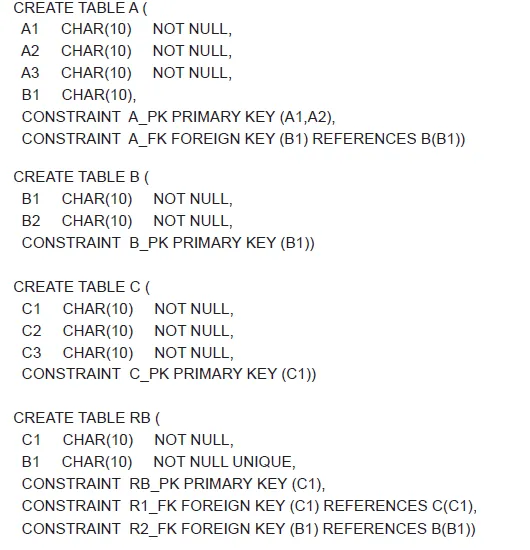

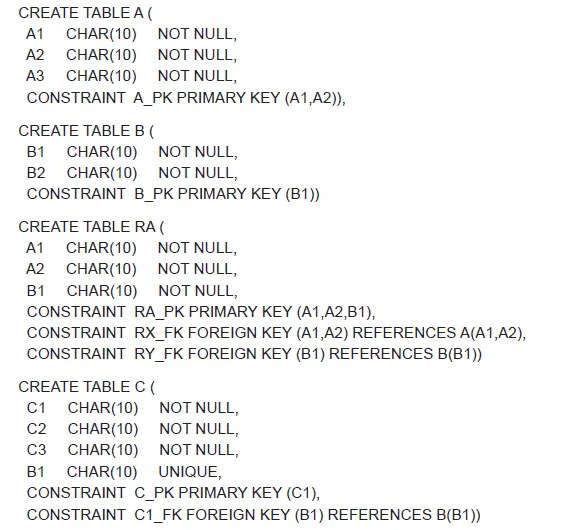

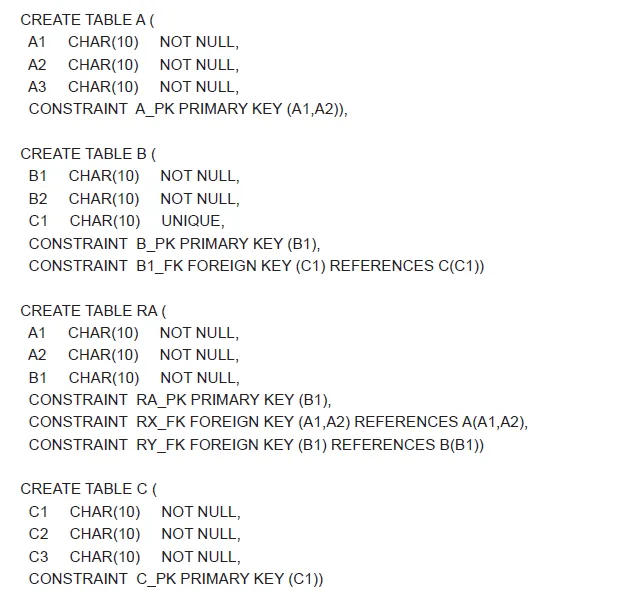

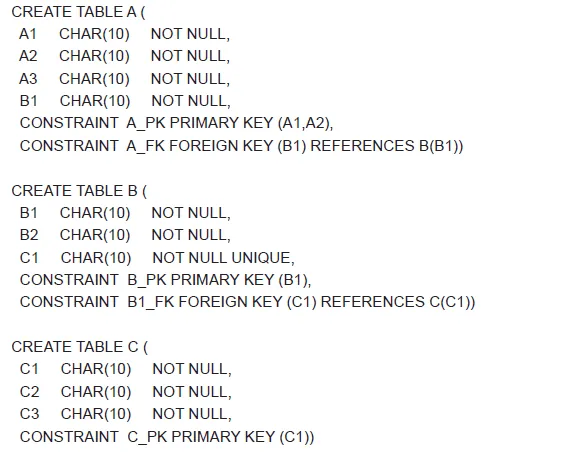

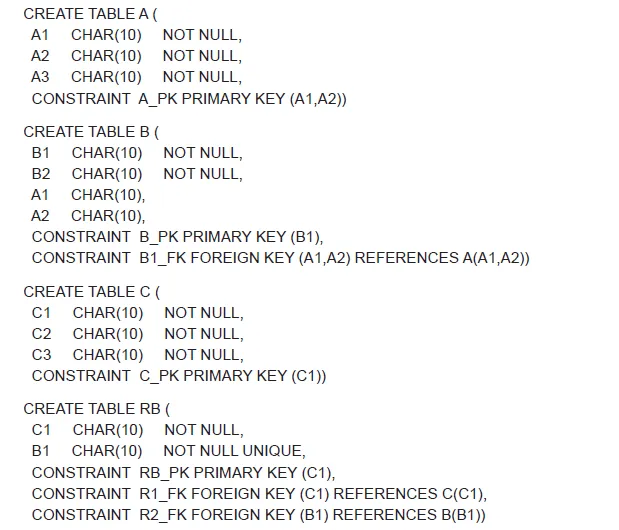

Qual esquema relacional preserva a semântica do modelo E-R acima?
