Questão
ID 870928Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

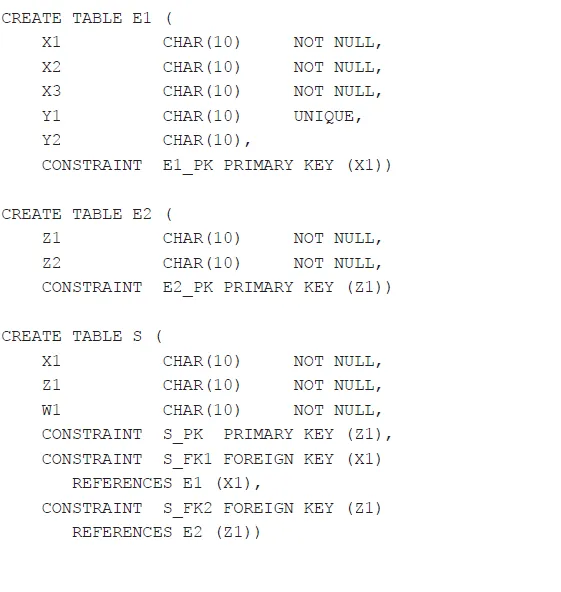

As Tabelas abaixo foram geradas a partir de um modelo E-R de modo que a semântica desse modelo foi integralmente preservada.

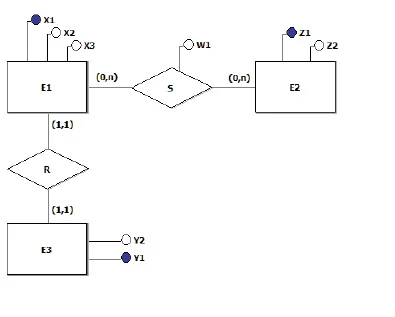

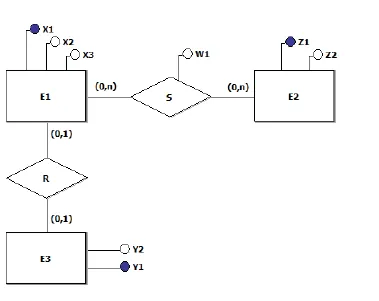

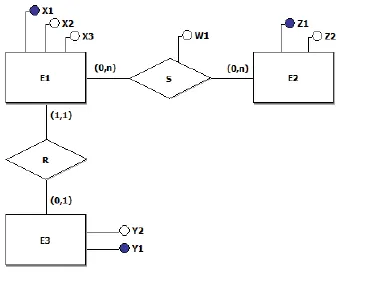

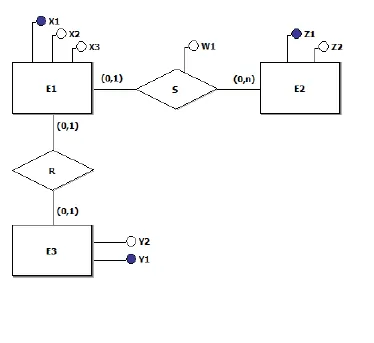

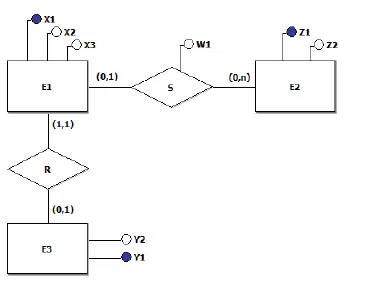

Qual modelo E-R serviu de base para a geração das Tabelas acima?
