Questão
ID 867283Disciplina: Tecnologia da Informação
Assuntos: Portas Lógicas (AND, OR, NOT, XOR, NAND, NOR)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.
Os componentes básicos de sistemas digitais são denominados circuitos digitais lógicos, em razão de sua correspondência com as fórmulas da lógica proposicional. São dois os estados dos circuitos: NÍVEL BAIXO (0) ou NÍVEL ALTO (1). A eles correspondem, respectivamente, as proposições ou fórmulas da lógica: FALSA (0) ou VERDADEIRA (1).
Os circuitos podem ser representados por fórmulas, e vice-versa. A interpretação dos circuitos e das fórmulas pode ser descrita por tabelas. Na tabela a seguir, para cada valoração, 0 ou 1, atribuída a P e a Q, é associada uma valoração da saída, S, que é também a valoração da fórmula associada a S.
representações correspondentes | ||||
gráfico do circuito | tabela de interpretação | fórmula associada a S | ||
| entrada | saída | ¬ p | |
P | S | |||
1 | 0 | |||
0 | 1 | |||
| entrada | saída | P∧Q | |
P | Q | S | ||
1 | 1 | 1 | ||
1 | 0 | 0 | ||
0 | 1 | 0 | ||
0 | 0 | 0 | ||
| entrada | saída | PVQ | |
P | Q | S | ||
1 | 1 | 1 | ||
1 | 0 | 1 | ||
0 | 1 | 1 | ||
0 | 0 | 0 | ||
Com base nas informações apresentadas acima, julgue os itens que se seguem.

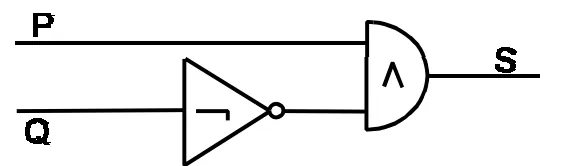

À saída S do circuito abaixo está associada a fórmula
Pv ¬Q.
